Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: GCYFT4-288G657A1
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Le gel lâche du tube 288 G657A1 a rempli câble micro enflé A-D (ZN) 2Y NanoUNIT Mikrokabel d'air |
Compte de fibre: |
Fibre 288 |
Type de fibre: |
G657A1 |
Diamètre (±0.3mm): |
9.4mm |
Poids de câble: |
75kg/km |
Couleur de veste: |
Orange |
Application: |
FTTX |
Distance de soufflement: |
1800m |
Nom de produit: |
Le gel lâche du tube 288 G657A1 a rempli câble micro enflé A-D (ZN) 2Y NanoUNIT Mikrokabel d'air |
Compte de fibre: |
Fibre 288 |
Type de fibre: |
G657A1 |
Diamètre (±0.3mm): |
9.4mm |
Poids de câble: |
75kg/km |
Couleur de veste: |
Orange |
Application: |
FTTX |
Distance de soufflement: |
1800m |
Le gel lâche du tube 288 G657A1 a rempli câble micro enflé A-D (ZN) 2Y NanoUNIT Mikrokabel d'air
Description
Les caractéristiques de Huiyuan aèrent la fibre enflée
Il peut employer l'azote comprimé ou l'air comprimé.
Il peut produire entre 0-200 livres par pouce carré de pression utilisant le régulateur de pression.
Des faisceaux de fibres peuvent être faits sauter à 150 pieds par minute.
Le taux de flux d'air par les contrôles de moteur la vitesse.
Composez-vous de trois sections principales : le support de profit qui tient des bobines les faisceaux de fibres, une tête de soufflement qui dirige les faisceaux de fibres, et un régulateur de pression relié à la source d'air.
Spécification technique
| P/N | MICRO-288 | |
| Compte de fibre | 288 | |
| Compte lâche de tube | 9+15 | |
| Compte de remplisseur | 0 | |
| Fibre par tube | 12 | |
| Diamètre nominal | 9.4±0.2mm | |
| Rayon de cintrage minimal - charge statique | diamètre 12*cable | |
| Rayon de cintrage minimal - dynamique | diamètre 20*cable | |
| Atténuation de fibre de câble (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| La température | Stockage -40 à 70℃, installation -10 à +40℃, opération -40 à +70℃ | |
| La vie de câble | 30 ans | |
Spécifications de fibre
| Caractéristiques | Valeurs | ||
| Caractéristiques optiques | |||
| Diamètre de champ de mode | à 1310nm | 8.6±0.6µm | |
| à 1550nm | 9.8±0.8mm | ||
| Affaiblissement linéique | à 1310nm | ≤0.40dB/km | |
| à 1550nm | ≤0.30dB/km | ||
| Longueur d'onde zéro de dispersion (λ0) | 1300nm à 1324nm | ||
| Pente zéro maximum de dispersion (S0max) | ≤0.092ps/(nm2·kilomètre) | ||
| Longueur d'onde de coupure (λcc) | ≤1260nm | ||
| Indice de réfraction de groupe efficace (Neff) | à 1310nm | 1,466 | |
| à 1550nm | 1,467 | ||
| Caractéristique géométrique | |||
| Diamètre de revêtement | 125.0±1.0µm | ||
| Non-circularité de revêtement | ≤1.0% | ||
| Diamètre de revêtement | 245.0±10.0µm | ||
| erreur de concentricité de Revêtement-revêtement | ≤12.0µm | ||
| Non-circularité de revêtement | ≤6.0% | ||
| erreur de concentricité de Noyau-revêtement | ≤0.8µm | ||

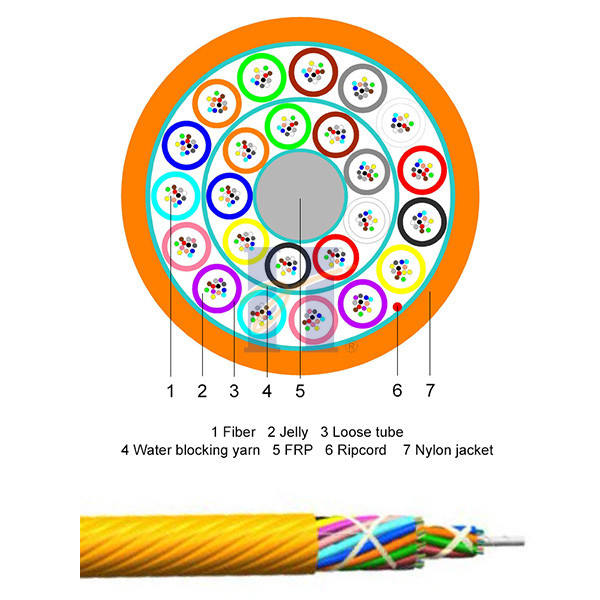

Structure de câble :
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre
| Fibre No.1 = bleu |
| Fibre No.2 = orange |
| Fibre No.3 = vert |
| Fibre No.4 = Brown |
| Fibre No.5 = gris |
| Fibre No.6 = blanc |
| Fibre No.7 = rouge |
| Fibre No.8 = noir |
| Fibre No.9 = jaune |
| Fibre No.10 = violette |
| Fibre No.11 = rose |
| Fibre No.12 = Aqua |
Couleur lâche de tube
| Tube lâche No.1 = bleu | Tube lâche No.13 = bleu |
| Tube lâche No.2 = orange | Tube lâche No.14 = orange |
| Tube lâche No.3 = vert | Tube lâche No.15 = vert |
| Tube lâche No.4 = Brown | Tube lâche No.16 = Brown |
| Tube lâche No.5 = gris | Tube lâche No.17 = gris |
| Tube lâche No.6 = blanc | Tube lâche No.18 = blanc |
| Tube lâche No.7 = rouge | Tube lâche No.19 = rouge |
| Tube lâche No.8 = noir | Tube lâche No.20 = noir |
| Tube lâche No.9 = jaune | Tube lâche No.21 = jaune |
| Tube lâche No.10 = violette | Tube lâche No.22 = violette |
| Tube lâche No.11 = rose | Tube lâche No.23 = rose |
| Tube lâche No.12 = Aqua | Tube lâche No.24 = Aqua |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre G657A1] de HYOC GCYFT4 288 [no. de tambour] [Mois an]
L'information d'ordre
| Nombre de fibres | Classe de fibre | Nom de partie |
| 288 | G657A1 | PA 9.4MM DE GCYFT4 24X12F G657A1 |
| 288 | G652D | PA 9.4MM DE GCYFT4 24X12F G652D |
| 288 | OM1 | PA 9.4MM DE GCYFT4 24X12F OM1 |
| 288 | OM2 | PA 9.4MM DE GCYFT4 24X12F OM2 |
| 288 | OM3 | PA 9.4MM DE GCYFT4 24X12F OM3 |
| 288 | OM4 | PA 9.4MM DE GCYFT4 24X12F OM4 |
