Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: GCYFT4-192G657A1
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Câble micro enflé de soufflement GCYF4-192 Kabel d'air de la fibre 192 G657A1 d'air micro de câble o |
Compte de fibre: |
Fibre 192 |
Type de fibre: |
G657A1 |
Diamètre (±0.3mm): |
7.8mm |
Poids de câble: |
52kg/km |
Couleur de veste: |
Orange |
Application: |
FTTH |
Distance de soufflement: |
1500m |
Nom de produit: |
Câble micro enflé de soufflement GCYF4-192 Kabel d'air de la fibre 192 G657A1 d'air micro de câble o |
Compte de fibre: |
Fibre 192 |
Type de fibre: |
G657A1 |
Diamètre (±0.3mm): |
7.8mm |
Poids de câble: |
52kg/km |
Couleur de veste: |
Orange |
Application: |
FTTH |
Distance de soufflement: |
1500m |
Câble micro enflé de soufflement GCYF4-192 Kabel d'air de la fibre 192 G657A1 d'air micro de câble optique
Description
La conception remplie de gel de tout-diélectrique de câble micro enflé d'air avec un petit diamètre extérieur, le rend idéal pour des applications de microduct, abaissant le coût de déploiement, permettant l'utilisation de la méthode enflée de fibre d'air pour l'installation. Conçu pour des microducts avec un diamètre intérieur s'étendant de 8 millimètres à 16 millimètres, selon le compte de fibre.
Des tubes lâches sont faits de PBT qui fournissent de grandes propriétés mécaniques dans un large éventail de conditions et sont remplis avec de l'eau bloquant le gel.
Spécification technique
| P/N | MICRO-192 | |
| Compte de fibre | 192 | |
| Compte lâche de tube | 6+10 | |
| Compte de remplisseur | 0+2 | |
| Fibre par tube | 12 | |
| Diamètre nominal | 7.8±0.2 millimètre | |
| Poids | 55 kg/km | |
| Rayon de cintrage minimal - charge statique | diamètre 12*cable | |
| Mn rayon de cintrage - dynamique | diamètre 20*cable | |
| Atténuation de fibre de câble (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| La température | Stockage -40 à 70℃, installation -10 à +40℃, opération -40 à +70℃ | |
| La vie de câble | 30 ans | |
Spécifications de fibre
| Caractéristiques | Valeurs |
| Caractéristiques optiques | |
| Diamètre de champ de mode | 8.6±0.6µm @1310nm |
| 9.8±0.8mm @1550nm | |
| Affaiblissement linéique | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Longueur d'onde zéro de dispersion (λ0) | 1300nm à 1324nm |
| Pente zéro maximum de dispersion (S0max) | ≤0.092ps/(nm2·kilomètre) |
| Longueur d'onde de coupure (λcc) | ≤1260nm |
| Indice de réfraction de groupe efficace (Neff) | 1,466 @1310nm |
| 1,467 @1550nm | |
| Caractéristique mécanique | |
| Bordage | ≥4m |
| Effort de preuve | ≥0.69GPa |
| Force de revêtement de bande | valeur 1.0-5.0N moyenne |
| valeur de crête 1.3-8.9N | |
| Macro perte de recourbement | ≤0.75dB @1550nm, Ф20mm, cercles 1 |
| ≤1.5dB @1625nm, Ф20mm, cercles 1 | |
| ≤0.25dB @1550nm, Ф30mm, 10 cercles | |
| ≤1.0dB @1625nm, Ф30mm, 10 cercles | |

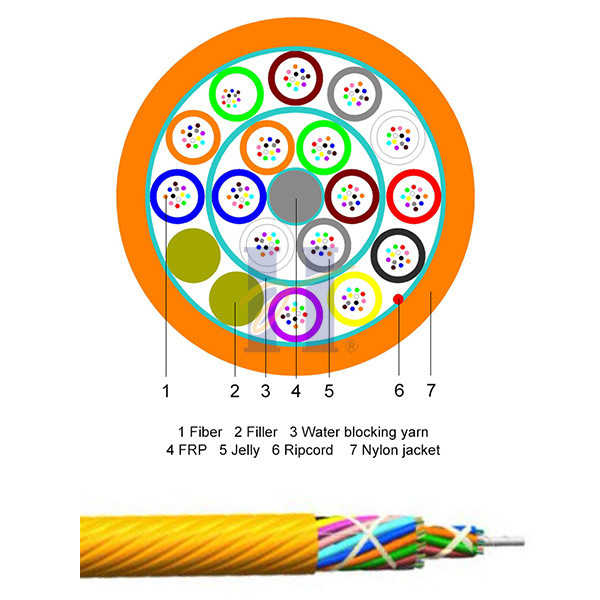

Structure de câble :
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre
| Fibre #1 : Rouge |
| Fibre #2 : Vert |
| Fibre #3 : Bleu |
| Fibre #4 : Jaune |
| Fibre #5 : Blanc |
| Fibre #6 : Gris |
| Fibre #7 : Brown |
| Fibre #8 : Violette |
| Fibre #9 : Aqua |
| Fibre #10 : Noir |
| Fibre #11 : Orange |
| Fibre #12 : Rose |
Couleur lâche de tube
| Tube lâche #1 : Rouge | Tube lâche #9 : Aqua |
| Tube lâche #2 : Vert | Tube lâche #10 : Noir |
| Tube lâche #3 : Bleu | Tube lâche #11 : Orange |
| Tube lâche #4 : Jaune | Tube lâche #12 : Rose |
| Tube lâche #5 : Blanc | Tube lâche #13 : Rouge |
| Tube lâche #6 : Gris | Tube lâche #14 : Vert |
| Tube lâche #7 : Brown | Tube lâche #15 : Bleu |
| Tube lâche #8 : Violette | Tube lâche #16 : Jaune |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre G657A1] de HYOC GCYFT4 192 [no. de tambour] [Mois an]
L'information d'ordre
| Compte de fibre | Classe de fibre | P/N |
| 192 | G657A1 | PA MICRO 7.8MM DE 16X12F G657A1 |
| 192 | G652D | PA MICRO 7.8MM DE 16X12F G652D |
| 192 | OM1 | PA MICRO 7.8MM DE 16X12F OM1 |
| 192 | OM2 | PA MICRO 7.8MM DE 16X12F OM2 |
| 192 | OM3 | PA MICRO 7.8MM DE 16X12F OM3 |
| 192 | OM4 | PA MICRO 7.8MM DE 16X12F OM4 |
