Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: GYCFT4-192G652D
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Veste simple de câble micro enflé d'air de câble Air-soufflée par Microduct de 192 G652D aucun Kabel |
Compte de fibre: |
192F |
Type de fibre: |
G652D |
Diamètre (±0.2mm): |
7.8mm±0.2mm |
Veste externe: |
PA12 |
Application: |
Air soufflé |
Taille de Microduct: |
14.00/12.00mm |
Distance de soufflement: |
1800 mètres |
Nom de produit: |
Veste simple de câble micro enflé d'air de câble Air-soufflée par Microduct de 192 G652D aucun Kabel |
Compte de fibre: |
192F |
Type de fibre: |
G652D |
Diamètre (±0.2mm): |
7.8mm±0.2mm |
Veste externe: |
PA12 |
Application: |
Air soufflé |
Taille de Microduct: |
14.00/12.00mm |
Distance de soufflement: |
1800 mètres |
Veste simple de câble micro enflé d'air de câble Air-soufflée par Microduct de 192 G652D aucun Kabel blindé
Description
La série enflée de câble d'air de Huiyuan est idéale pour l'installation air-soufflée dans les microducts, machiné et déterminé des marques existantes de microduct. La chaîne d'ODS de 5.3mm en cas de compte de moins de 72 fibres à 9.4mm en cas de compte de 288 fibres. Le GCYFT4-192, le mode unitaire, 9/125, G.652.D est fabriqué avec GR-20 a certifié le verre. Disponible dans des comptes de fibre de 12 à 288, le câble est vendu dans une bobine de 14 000 à 20,000feet. Le câble est conçu et fabriqué pour voyager au moins 5 000 pieds dans des microducts dans la plupart des cas.
Spécification technique
| P/N | GCYF4-192 | |
| Compte de fibre | 192 | |
| Compte lâche de tube | 6+10 | |
| Compte de remplisseur | 0+2 | |
| Fibre par tube | 12 | |
| L'eau bloquant la méthode | Doublure de FRP ou de PE | L'eau bloquant le fil |
| Noyau de câble | L'eau bloquant Kevlar | |
| Épaisseur de la veste en nylon | Nominal : 0.45mm, moyenne : 0.40mm, minimum : 0.35mm | |
| Diamètre nominal | 7.8±0.2 millimètre | |
| Poids | 55 kg/km | |
| Résistance à la traction de maximum | 500N | |
| Max. Crushing Resistance | 800N/100mm | |
Spécifications de fibre
| Caractéristiques | Valeurs spécifiques | Unités |
| Diamètre de champ de mode | 9.2±0.4 | µm |
| ± 10,4 0,6 | millimètre | |
| Affaiblissement linéique | ≤0.40 | dB/km |
| ≤0.30 | dB/km | |
| Longueur d'onde zéro de dispersion (λ0) | 1300 à 1324 | nanomètre |
| Pente zéro maximum de dispersion (S0max) | ≤0.092 | picoseconde (nm2·kilomètre) |
| Longueur d'onde de coupure (λcc) | ≤1260 | nanomètre |
| Coefficient de dispersion | ≤3.5 | picoseconde (nanomètre·kilomètre) |
| ≤18 | picoseconde (nanomètre·kilomètre) | |
| Indice de réfraction de groupe efficace (Neff) | 1,466 | - |
| 1,467 | - | |
| Bordage | ≥4 | m |
| Effort de preuve | ≥0.69 | GPa |
| Force de revêtement de bande | 1.0-5.0 | N |
| 1.3-8.9 | N | |
| Macro perte de recourbement | ≤0.05 | DB |
| ≤0.05 | DB |

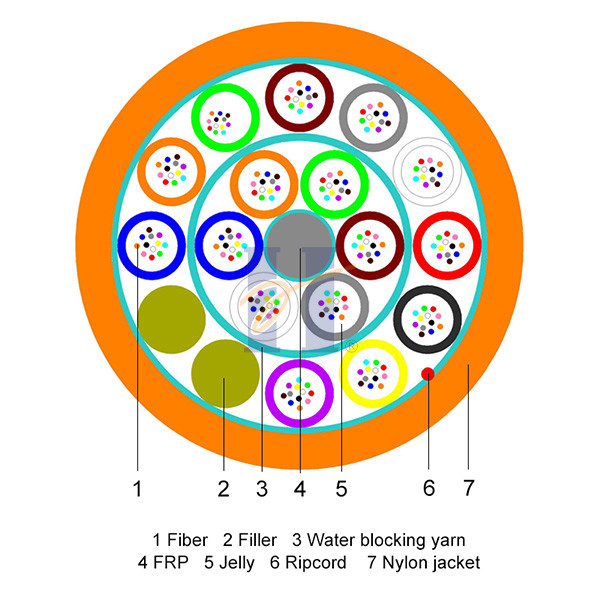

Structure de câble :
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre
| Fibre No.1 : Rouge |
| Fibre No.2 : Vert |
| Fibre No.3 : Bleu |
| Fibre No.4 : Jaune |
| Fibre No.5 : Blanc |
| Fibre No.6 : Gris |
| Fibre No.7 : Brown |
| Fibre No.8 : Violette |
| Fibre No.9 : Aqua |
| Fibre No.10 : Noir |
| Fibre No.11 : Orange |
| Fibre No.12 : Rose |
Couleur lâche de tube
| Tube lâche No.1 : Rouge | Tube lâche No.13 : Rouge |
| Tube lâche No.2 : Vert | Tube lâche No.14 : Vert |
| Tube lâche No.3 : Bleu | Tube lâche No.15 : Bleu |
| Tube lâche No.4 : Jaune | Tube lâche No.16 : Jaune |
| Tube lâche No.5 : Blanc | |
| Tube lâche No.6 : Gris | |
| Tube lâche No.7 : Brown | |
| Tube lâche No.8 : Violette | |
| Tube lâche No.9 : Aqua | |
| Tube lâche No.10 : Noir | |
| Tube lâche No.11 : Orange | |
| Tube lâche No.12 : Rose |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre] de HYOC GYCF4 192 G652D [no. de tambour] [Mois an]
Détails de emballage
| Compte de fibre | Longueur de tambour (m) | Taille de tambour Φ×W (millimètre) | Taille de emballage L*W*H (millimètre) | Poids brut (kilogramme) |
| 192 fibres | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
Représentation de mécanicien
| Article | Méthode d'essai | Résultats d'essai | Valeur spécifique |
| Représentation de tension | Le CEI 60794-1-21-E1 | À court terme : Terme<0> de ΔaLong : DB Δa≤0.03 | À court terme : voir l'index technique Long terme = 0,5 à court terme |
| Écrasement | Le CEI 60794-1-21-E3 | À court terme : Terme<0> de ΔaLong : DB Δa≤0.03 ; La gaine externe n'a aucune fente évidente. | À court terme écrasant la force = 800 N Long terme écrasant la force = 400 N |
| Recourbement répété | Le CEI 60794-1-21-E6 | Après essai, DB Δa≤0.03 ; La gaine externe n'a aucune fente évidente. | Diamètre de R=20*cable Charge de recourbement = 50N Périodes de recourbement = 30 |
| Torsion | Le CEI 60794-1-21-E7 | Après essai, DB Δa≤0.03 ; La gaine externe n'a aucune fente évidente. | Angle de torsion = ±180º Charge de torsion = 50N Temps =10 de torsion |
| Courbure de câble | LE CEI 60794-1-21-E11A | Après essai, la fibre optique ne peut pas être cassée ; La gaine externe n'a aucune fente évidente. | Diamètre de R=20*cable 10 tours Durées de cycle = 5 |
| Tout l'essai optique a procédé à 1550 nanomètre | |||
