Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: GYCFT4-60G652D
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
câble micro enflé GYCFT4 A-D (ZN) 4Y 9/125 d'air de machine de fibre soufflé par air de 60F G.652.D |
Compte de fibre: |
60F |
Type de fibre: |
G.652.D |
Diamètre (±0.2mm): |
5.3mm±0.2mm |
Veste externe: |
Polyamide |
application: |
Fibre à la maison |
Microduct à souffler: |
10.00/8.00mm |
Distance de soufflement: |
1500 mètres |
Nom de produit: |
câble micro enflé GYCFT4 A-D (ZN) 4Y 9/125 d'air de machine de fibre soufflé par air de 60F G.652.D |
Compte de fibre: |
60F |
Type de fibre: |
G.652.D |
Diamètre (±0.2mm): |
5.3mm±0.2mm |
Veste externe: |
Polyamide |
application: |
Fibre à la maison |
Microduct à souffler: |
10.00/8.00mm |
Distance de soufflement: |
1500 mètres |
câble micro enflé GYCFT4 A-D (ZN) 4Y 9/125 d'air de machine de fibre soufflé par air de 60F G.652.D
Description
La fibre enflée Microduct de l'air 60FO (5x12) desserrent la fibre de tube le SM G.652.D de câble qu'optique de Huiyuan est un câble enflé de Microduct de fibre d'air avec 60 fibres à moins de 5 tubes lâches. Ce câble de distribution pour les réseaux optiques avec un OD réduit, a une structure lâche de tube avec des tubes de PBT remplis de composé thixotropique et de gaine de polyéthylène avec des renforts non métalliques incorporés et eau-bloquer des fils, laisser la distance de soufflement élevée due aux excellentes propriétés de frottement de la gaine externe et évitant la propagation de l'eau. Les fibres optiques sont conformes aux recommandations G.652.D. d'ITU-T.
Spécification technique
| P/N | MICRO-60 | |
| Compte de fibre | 60 | |
| Compte lâche de tube | 5 | |
| Compte de remplisseur | 1 | |
| Fibre par tube | 12 | |
| L'eau bloquant la méthode | Doublure de FRP ou de PE | L'eau bloquant le fil |
| Noyau de câble | L'eau bloquant Kevlar | |
| Épaisseur de la veste en nylon | Nominal : 0.45mm, moyenne : 0.40mm, minimum : 0.35mm | |
| Diamètre nominal | 5.3±0.1 millimètre | |
| Poids | 27 kg/km | |
| Résistance à la traction maximale | 500N | |
| Max. Crushing Resistance | 800N/100mm | |
Spécifications de fibre
| Caractéristiques | Valeurs |
| Diamètre de champ de mode | 9.2±0.4µm @1310nm |
| ± 10,4 0.6mm @1550nm | |
| Affaiblissement linéique | ≤0.40dB/km @1310nm |
| ≤0.30dB/km @1550nm | |
| Diamètre de revêtement | 125.0±1.0µm |
| Non-circularité de revêtement | ≤1.0% |
| Diamètre de revêtement | 245.0±10.0µm |
| erreur de concentricité de Revêtement-revêtement | ≤12.0µm |
| Non-circularité de revêtement | ≤6.0% |
| erreur de concentricité de Noyau-revêtement | ≤0.8µm |
| Bordage | ≥4m |
| Effort de preuve | ≥0.69GPa |

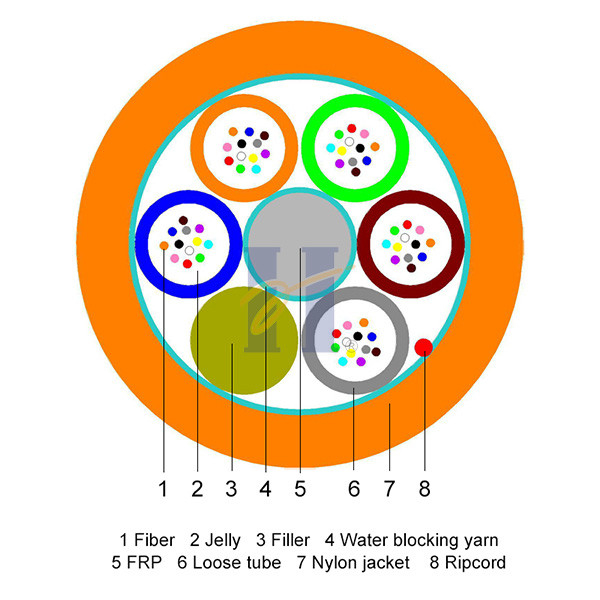

Structure de câble :
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre
| Fibre No.1 = bleu |
| Fibre No.2 = orange |
| Fibre No.3 = vert |
| Fibre No.4 = Brown |
| Fibre No.5 = gris |
| Fibre No.6 = blanc |
| Fibre No.7 = rouge |
| Fibre No.8 = noir |
| Fibre No.9 = jaune |
| Fibre No.10 = violette |
| Fibre No.11 = rose |
| Fibre No.12 = Aqua |
Couleur lâche de tube
| Tube lâche No.1 = bleu |
| Tube lâche No.2 = orange |
| Tube lâche No.3 = vert |
| Tube lâche No.4 = Brown |
| Tube lâche No.5 = gris |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre] de HYOC GCYFT4 60 G652D [no. de tambour] [Mois an]
L'information d'ordre
| Compte de fibre | Classe de fibre | P/N |
| 60 | G657A1 | PA MICRO 5.3MM DE 5X12F G657A1 |
| 60 | G652D | PA MICRO 5.3MM DE 5X12F G652D |
| 60 | OM1 | PA MICRO 5.3MM DE 5X12F OM1 |
| 60 | OM2 | PA MICRO 5.3MM DE 5X12F OM2 |
| 60 | OM3 | PA MICRO 5.3MM DE 5X12F OM3 |
| 60 | OM4 | PA MICRO 5.3MM DE 5X12F OM4 |
