Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: GYCFT4-72G652D
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
tubes lâches échoués par câble micro enflé d'air d'Internet de câble optique de fibre de 72F G.652.D |
Compte de fibre: |
72F |
Type de fibre: |
G.652.D |
Diamètre (±0.2mm): |
5.3mm±0.2mm |
Veste externe: |
Polyamide |
application: |
FTTH |
Microduct à souffler: |
HDPE 10/8mm |
Distance de soufflement: |
1800 mètres |
Nom de produit: |
tubes lâches échoués par câble micro enflé d'air d'Internet de câble optique de fibre de 72F G.652.D |
Compte de fibre: |
72F |
Type de fibre: |
G.652.D |
Diamètre (±0.2mm): |
5.3mm±0.2mm |
Veste externe: |
Polyamide |
application: |
FTTH |
Microduct à souffler: |
HDPE 10/8mm |
Distance de soufflement: |
1800 mètres |
tubes lâches échoués par câble micro enflé d'air d'Internet de câble optique de fibre de 72F G.652.D
Description
Le câble micro enflé d'air du 72f de Huiyuan est pour l'application de FTTH avec le bas poids, le petit diamètre et la longue représentation de soufflement.
câble sans métal, par conséquent aucun problèmes de boucle au sol
Veste de PE, UV et microbe résistant
Noyau sec de câble avec les éléments gonflables
L'eau bloquant selon le CEI 60794-1-2-F5
Peut être directement enterré et installé dans les conduits
Câble mince et robuste
Longueur prémontée disponible
Norme de la couleur TIA/EIA-598 pour des fibres et des tubes
Spécification technique
| P/N | GYCFT4-72 | |
| Compte de fibre | 72 | |
| Compte lâche de tube | 6 | |
| Compte de remplisseur | 0 | |
| Fibre par tube | 12 | |
| Diamètre nominal | 5.3±0.1 millimètre | |
| Poids | 27 kg/km | |
| Mn rayon de cintrage - charge statique | diamètre 12*cable | |
| Mn rayon de cintrage - dynamique | diamètre 20*cable | |
| Atténuation de fibre de câble (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| La température | Stockage -40 à 70℃, installation -10 à +40℃, opération -40 à +70℃ | |
| La vie de câble | 30 ans | |
Spécifications de fibre
| Fibre de mode unitaire | 9/125um OS2 G.652D |
| Dispersion chromatique | |
| @1285-1330nm picoseconde (nm.km) | ≤3.5 |
| @1550nm picoseconde (nm.km) | ≤1.8 |
| Atténuation - câble | |
| @1310nm maximal (dB/km) | 0,35 |
| @1550nm maximal (dB/km) | 0,24 |
| @1625nm maximal (dB/km) | 0,26 |
| Longueur d'onde de coupure de câble (λcc) (um) | ≤1260 |
| Diamètre de champ de mode | |
| @1310nm (um) | 9.2±0.4 |
| @1550nm (um) | 10.4±0.5 |
| Diamètre de revêtement | 125.0±0.7 |
| Non-circularité plaquée | ≤1% |
| Diamter de revêtement (um) | 235-245 |
| Noyau/erreur plaquée de concentricité (um) | ≤0.5 |
| Revêtement/erreur plaquée de concentricité (um) | ≤12 |

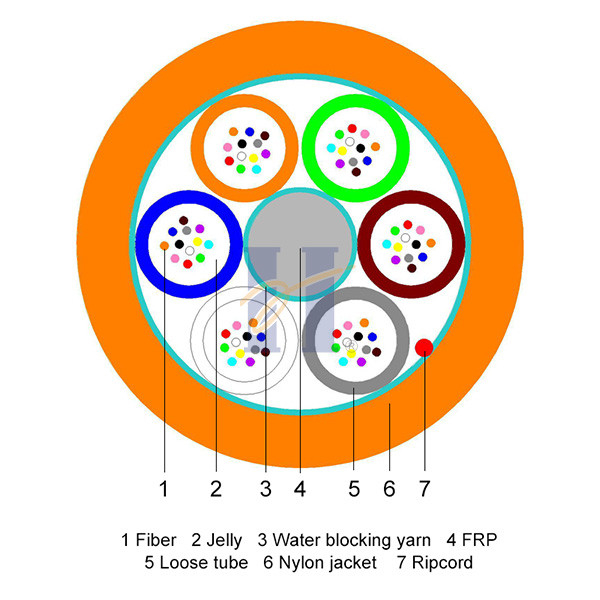

Structure de câble :
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre
| Fibre 1 : Bleu |
| Fibre 2 : Orange |
| Fibre 3 : Vert |
| Fibre 4 : Brown |
| Fibre 5 : Ardoise |
| Fibre 6 : Blanc |
| Fibre 7 : Rouge |
| Fibre 8 : Noir |
| Fibre 9 : Jaune |
| Fibre 10 : Violette |
| Fibre 11 : Rose |
| Fibre 12 : Aqua |
Couleur lâche de tube
| Desserrez le tube 1 : Bleu |
| Desserrez le tube 2 : Orange |
| Desserrez le tube 3 : Vert |
| Desserrez le tube 4 : Brown |
| Desserrez le tube 5 : Ardoise |
| Desserrez le tube 6 : Blanc |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre] de HYOC GCYFT4 72 G652D [no. de tambour] [Mois an]
Détails de emballage
| Compte de fibre | Longueur de tambour | Taille de tambour | Taille de emballage | Poids brut |
| (m) | Φ×W (millimètre) | ×H de L×W (millimètre) | (kilogramme) | |
| 12 à 72 fibres | 2000 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700×570 | 740×570×905 | 150 | |
| 6000 | Φ800×570 | 840×570×1005 | 210 |
