Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: GYCFT4-288G652D
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Couche lâche de tube de 288 G652D échouant le câble micro enflé GCYFT4-288 Mikrokabel d'air |
Compte de fibre: |
288F |
Type de fibre: |
G652D |
Diamètre (±0.2mm): |
9.4mm±0.2mm |
Gaine externe: |
PA12 |
Résistance à la traction: |
1000N |
Taille de Microduct: |
14/12mm |
Distance de soufflement: |
1500m |
Nom de produit: |
Couche lâche de tube de 288 G652D échouant le câble micro enflé GCYFT4-288 Mikrokabel d'air |
Compte de fibre: |
288F |
Type de fibre: |
G652D |
Diamètre (±0.2mm): |
9.4mm±0.2mm |
Gaine externe: |
PA12 |
Résistance à la traction: |
1000N |
Taille de Microduct: |
14/12mm |
Distance de soufflement: |
1500m |
Couche lâche de tube de 288 G652D échouant le câble micro enflé GCYFT4-288 Mikrokabel d'air
Description
Utilisant Huiyuan technologie Air-soufflée de fibre, nous offrons une installation économique et flexible des câbles optiques de fibre. Nos services optiques air-soufflés de fibre augmenter votre avantage concurrentiel, et elle est très compatible avec la plupart des conceptions d'infrastructure en réseau. Avec cet équipement, nous pouvons installer le compte précis du câble précis de fibre dans un plus petit nombre de jours. Ainsi, main d'oeuvre inutile économisante tout en fournissant les solutions de câblage fortement extensibles.
Spécification technique
| P/N | GCYF4-288 | |
| Compte de fibre | 288 | |
| Compte lâche de tube | 9+15 | |
| Compte de remplisseur | 0 | |
| Fibre par tube | 12 | |
| L'eau bloquant la méthode | Doublure de FRP ou de PE | L'eau bloquant le fil |
| Noyau de câble | L'eau bloquant Kevlar | |
| Épaisseur de la veste en nylon | Nominal : 0.45mm, moyenne : 0.40mm, minimum : 0.35mm | |
| Diamètre nominal | 9.4±0.2mm | |
| Poids | 78 kg/km | |
| Résistance à la traction maximale | 1000N | |
| Max. Crushing Resistance | 800N/100mm | |
Spécifications de fibre
| Fibre de mode unitaire | 9/125um OS2 G.652D |
| Dispersion chromatique | |
| @1285-1330nm picoseconde (nm.km) | ≤3.5 |
| @1550nm picoseconde (nm.km) | ≤1.8 |
| Atténuation - câble | |
| @1310nm maximal (dB/km) | 0,35 |
| @1550nm maximal (dB/km) | 0,24 |
| Maximum @1625nm (dB/km) | 0,26 |
| Longueur d'onde de coupure de câble (λcc) (um) | ≤1260 |
| Diamètre de champ de mode | |
| @1310nm (um) | 9.2±0.4 |
| @1550nm (um) | 10.4±0.5 |
| Diamètre de revêtement | 125.0±0.7 |
| Non-circularité plaquée | ≤1% |
| Diamter de revêtement (um) | 235-245 |
| Noyau/erreur plaquée de concentricité (um) | ≤0.5 |
| Revêtement/erreur plaquée de concentricité (um) | ≤12 |

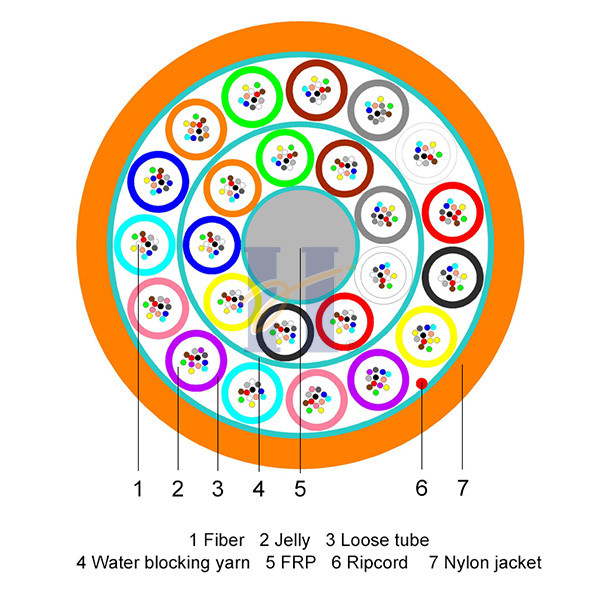

Structure de câble :
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Représentation d'environnement
| Article | Méthode d'essai | Résultats d'essai |
| Recyclage de la température | Le CEI 60794-1-22-F1 | Atténuation supplémentaire permise (1550nm) G.652D/G657 Δa≤0.05 dB/km, réversible de Δa |
| Pénétration de l'eau | LE CEI 60794-1-22-F5B | Colonne d'eau : 1m et 3m câble, période : 24 heures Aucune fuite d'eau par l'extrémité ouverte du câble |
| Écoulement composé remplissant | Le CEI 60794-1-22-E14 | 70℃, période : 24 heures Aucun écoulement composé du câble |
Couleur de fibre
| 1 bleu |
| Orange 2 |
| 3 vert |
| 4 Brown |
| Gris 5 |
| 6 blanc |
| 7 rouge |
| 8 noir |
| 9 jaune |
| Violette 10 |
| Rose 11 |
| Aqua 12 |
Couleur lâche de tube
| 1 bleu | 13 bleu |
| Orange 2 | Orange 14 |
| 3 vert | 15 vert |
| 4 Brown | 16 Brown |
| Gris 5 | Gris 17 |
| 6 blanc | 18 blanc |
| 7 rouge | 19 rouge |
| 8 noir | 20 noir |
| 9 jaune | 21 jaune |
| Violette 10 | Violette 22 |
| Rose 11 | Rose 23 |
| Aqua 12 | 24 Aqua |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre] de HYOC GYCF4 288 G652D [no. de tambour] [Mois an]
Détails de emballage
| Compte de fibre | Longueur de tambour (m) |
Taille de tambour Φ×W (millimètre) |
Taille de emballage L*W*H (millimètre) |
Poids brut (kilogramme) |
| 288 fibres | 2000 | Φ1100×1150 | 1150×1150×1310 | 270 |
| 4000 | Φ1200×1150 | 1250×1150×1410 | 450 |
