Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: GYCFT4-216G652D
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
216 G652D soufflés en câble de toronnage rempli de gel de câble micro enflé d'air de câble optique d |
Compte de fibre: |
216F |
Type de fibre: |
G652D |
Diamètre (±0.2mm): |
7.8mm±0.2mm |
Gaine externe: |
Nylon |
Résistance à la traction: |
500N |
Taille de Microduct: |
14/12mm |
Distance de soufflement: |
1500 mètres |
Nom de produit: |
216 G652D soufflés en câble de toronnage rempli de gel de câble micro enflé d'air de câble optique d |
Compte de fibre: |
216F |
Type de fibre: |
G652D |
Diamètre (±0.2mm): |
7.8mm±0.2mm |
Gaine externe: |
Nylon |
Résistance à la traction: |
500N |
Taille de Microduct: |
14/12mm |
Distance de soufflement: |
1500 mètres |
216 G652D soufflés en câble de toronnage rempli de gel de câble micro enflé d'air de câble optique de fibre
Description
La veste simple de PE micro enflé de câble d'air avec des additifs fait un résistant, durable et facile de dépouiller le câble, fournissant la protection supérieure contre le rayonnement UV, le champignon, l'abrasion et d'autres facteurs environnementaux. La méthode SZ-échouée pour le câble de déclenchement lâche du sable un de tube assurer un accès rapide et facile de mi-envergure. Le porteur axial de diélectrique n'a besoin d'aucune liaison ou fondre. L'eau interne et externe bloquant l'eau de sable de fil bloquant le fil d'aramid utilisé comme reliure, assurant la protection contre la pénétration de l'eau et ajoutant la résistance à la traction.
Spécification technique
| P/N | MICRO-192 | |
| Compte de fibre | 192 | |
| Compte lâche de tube | 6+10 | |
| Compte de remplisseur | 0+2 | |
| Fibre par tube | 12 | |
| Diamètre nominal | 7.8±0.2 millimètre | |
| Poids | 55 kg/km | |
| Rayon de cintrage minimal - charge statique | diamètre 12*cable | |
| Rayon de cintrage minimal - dynamique | diamètre 20*cable | |
| Atténuation de fibre de câble (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| La température | Stockage -40 à 70℃, installation -10 à +40℃, opération -40 à +70℃ | |
| La vie de câble | 30 ans | |
Spécifications de fibre
| Caractéristiques | Valeurs spécifiques | |
| Diamètre de champ de mode | à 1310nm | 9.2±0.4µm |
| à 1550nm | ± 10,4 0.6mm | |
| Affaiblissement linéique | à 1310nm | ≤0.40dB/km |
| à 1550nm | ≤0.30dB/km | |
| Longueur d'onde zéro de dispersion (λ0) | 1300 à 1324nm | |
| Pente zéro maximum de dispersion (S0max) | ≤0.092ps/(nm2·kilomètre) | |
| Longueur d'onde de coupure (λcc) | ≤1260nm | |
| Coefficient de dispersion | 1285~1330nm | ≤3.5ps/(nanomètre·kilomètre) |
| 1550nm | ≤18ps/(nanomètre·kilomètre) | |
| Indice de réfraction de groupe efficace (Neff) | à 1310nm | 1,466 |
| à 1550nm | 1,467 | |
| Bordage | ≥4m | |
| Effort de preuve | ≥0.69GPa | |
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0N |
| Valeur de crête | 1.3-8.9N | |
| Macro perte de recourbement | Ф60mm, 100 cercles, à 1550nm | ≤0.05dB |
| Ф32mm, cercles 1, à 1550nm | ≤0.05dB | |

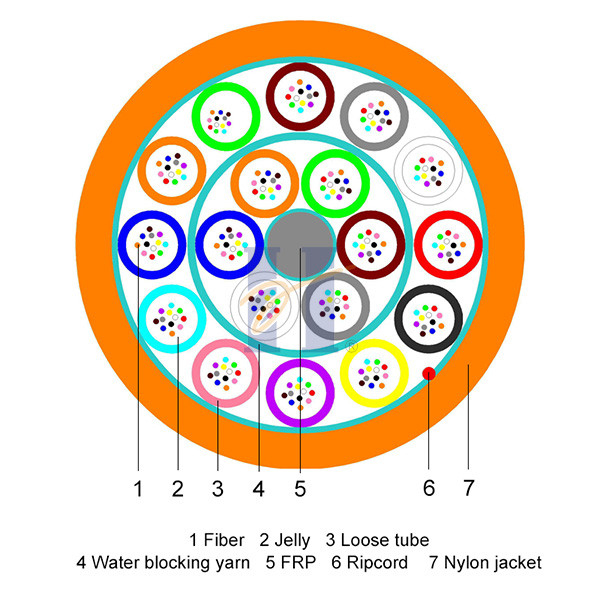

Structure de câble :
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Représentation de soufflement
| Outil de soufflement | Longueur de soufflement typique | ||
| PLUMETTAZ : PR-140, MiniJet-400 etc. Pression atmosphérique : Barre 15 |
Compte de fibre | Canalisez le type 12.0/10.0mm | Canalisez le type 14.0/12.0mm |
| 192 à 216Fibers | 1500m | / | |
| 288 fibres | / | 1500m | |
Couleur de fibre
| Fibre 1 : Bleu |
| Fibre 2 : Orange |
| Fibre 3 : Vert |
| Fibre 4 : Brown |
| Fibre 5 : Gris |
| Fibre 6 : Blanc |
| Fibre 7 : Rouge |
| Fibre 8 : Noir |
| Fibre 9 : Jaune |
| Fibre 10 : Violette |
| Fibre 11 : Rose |
| Fibre 12 : Aqua |
Couleur lâche de tube
| Couche intérieure | Couche externe |
| Desserrez le tube 1 : Bleu | Desserrez le tube 7 : Bleu |
| Desserrez le tube 2 : Orange | Desserrez le tube 8 : Orange |
| Desserrez le tube 3 : Vert | Desserrez le tube 9 : Vert |
| Desserrez le tube 4 : Brown | Desserrez le tube 10 : Brown |
| Desserrez le tube 5 : Gris | Desserrez le tube 11 : Gris |
| Desserrez le tube 6 : Blanc | Desserrez le tube 12 : Blanc |
| Desserrez le tube 13 : Rouge | |
| Desserrez le tube 14 : Noir | |
| Desserrez le tube 15 : Jaune | |
| Desserrez le tube 16 : Violette | |
| Desserrez le tube 17 : Rose | |
| Desserrez le tube 18 : Aqua |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre] de HYOC GYCF4 216 G652D [no. de tambour] [Mois an]
Détails de emballage
| Compte de fibre | Longueur de tambour (m) |
Taille de tambour Φ×W (millimètre) |
Taille de emballage L*W*H (millimètre) |
Poids brut (kilogramme) |
| 216 fibres | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
