Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: ADSS-36B1.3
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
36 câble optique aérien de fibre du mode unitaire ADSS de noyau de câble autosuffisant aérien extéri |
Compte de fibre: |
Noyau 36 |
Type de fibre: |
G652D |
Envergure: |
200m |
Couleur: |
Noir |
Structure: |
Tube lâche échoué |
Menber central de force: |
FRP |
Certification: |
ISO9001 |
Nom de produit: |
36 câble optique aérien de fibre du mode unitaire ADSS de noyau de câble autosuffisant aérien extéri |
Compte de fibre: |
Noyau 36 |
Type de fibre: |
G652D |
Envergure: |
200m |
Couleur: |
Noir |
Structure: |
Tube lâche échoué |
Menber central de force: |
FRP |
Certification: |
ISO9001 |
36 câble optique aérien de fibre du mode unitaire ADSS de noyau de câble autosuffisant aérien extérieur de fibre
Description
Le câble d'ADSS est un type de câble optique de fibre qui est assez fort pour se soutenir entre les structures sans contenir les éléments conducteurs en métal. Le mode unitaire et les fibres multimode peuvent être arrangés en câbles d'ADSS avec un maximum de 144 fibres. Le câble optique de fibre d'ADSS est conçu pour des applications extérieures d'antenne et de conduit d'usine dans des architectures de boucle de réseau de gens du pays et de campus de renforcement de poteau aux installations de ville-à-ville. Le système de câblage qui inclut des câbles, la suspension, l'impasse, et les clôtures d'arrêt offre une infrastructure complète de circuit de transmission avec la représentation de haut-fiabilité.
Spécification technique
Article | Paramètres | |
Fibre | Type | G652D |
Compte | 2-288 noyaux | |
Tube lâche | Matériel | PBT |
Couleur | Bleu, orange, vert, Brown | |
Remplisseur | Matériel | PE |
Couleur | Couleur naturelle | |
Porteur axial | Matériel | FRP |
Le non-métal a renforcé des morceaux | Matrial | Fil d'Aramid |
Veste externe | Matériel | PE |
Rayon de Min.bending | Charge statique | 10 fois câblent le diamètre |
Dynamique | 20 fois câblent le diamètre | |
Répétition du recourbement | Charge : 150N ; nombre de cycles : 30 aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble | |
Écrasement | À court terme | 1000N/100mm |
Torsion | Charge : 150N ; nombre de cycles : 10 ; angle de torsion : ±180° aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble | |
Impact | Énergie d'impact : 450g × 1m ; rayon de tête de marteau : 12.5mm ; nombre d'impact : 5 aucune atténuation évidente d'addition, aucune coupure de fibre et aucun dommages de câble. | |

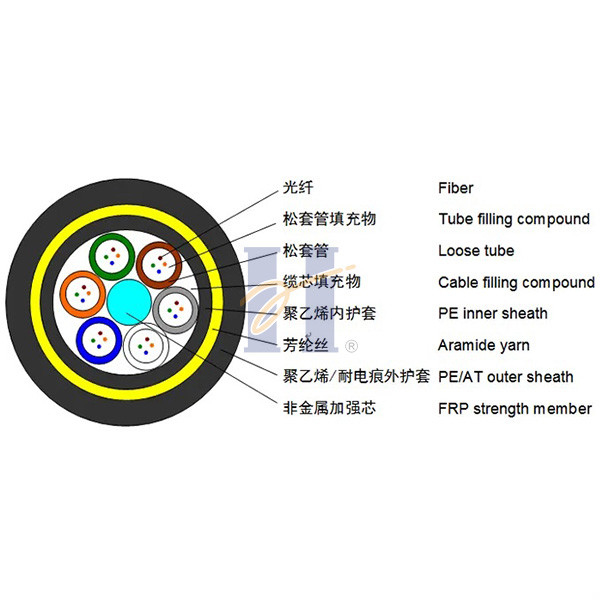

Structure de câble :
Application
Utilisé pour la télécommunication par des entreprises d'électricité, des telcos, et des groupes de réseau privé
Conçu pour l'installation sur des lignes de distribution et de transmission
Capable de l'installation dans la grande proximité aux conducteurs si la sécurité est un souci
Approprié aux applications d'underbuild, réduisant au minimum le besoin de pannes
Utilisé pour des réseaux de télécom où l'installation rapide et bonne marchée est une priorité
Longueur standard de tambour
2000m/drum, 4000m/drum
Condition d'essai
| Non | Article | Norme d'essai | Méthode | Critères d'acceptation |
| 1 | De tension | IEC-60794-1-E1 | - Maximum. Résistance à la traction | - Tension de fibre au maximum |
| essai | - Longueur d'échantillon : 50 mètres | Charge : maximum 0,33% | ||
| fois : 1minutes ; | - Atténuation increase≤0.10dB | |||
| 2 | Écrasement | IEC-60794-1-E3 | - Charge : 2200N | - Aucune fentes ou fissures dans |
| essai | fois : minutes 1 | veste externe ; | ||
| de la longueur : 100mm | - Augmentation d'atténuation<0> | |||
| 3 | Impact | IEC-60794-1-E4 | - Énergie d'impact : 450g | - Aucune fentes ou fissures dans la veste externe |
| essai | - Taille : 1 mètre | - Atténuation increase≤0.10dB (après l'essai) | ||
| - Points d'impact : min.1 | ||||
| --Nombre d'impacts : 5 | ||||
| 4 | Torsion | IEC-60794-1-E7 | longueur de câble de -1m avec le poids 150N | - Aucune fentes ou fissures dans la veste externe |
| essai | - ±180°, 10 cycles | - Augmentation ≤0.10B d'atténuation | ||
| 5 | Recourbement répété | IEC-60794-1-E6 | - Diamètre extérieur de R=20×cable | - Aucune fentes ou fissures dans la veste externe |
| longueur de câble de -1m avec 150N le poids, 30 cycles | - Augmentation ≤0.10dB d'atténuation (après l'essai) | |||
| 6 | Test cyclique de la température | IEC-60794-1-F1 | - Étape de la température : +20℃→-40℃→+70℃→-40℃→+70℃→+20℃ | - Variation d'atténuation pour la valeur de référence (l'atténuation à mesurer avant essai à +20±3℃) ≤0.10dB, |
| fois par chaque étape : 12 heures | ||||
| - Nombre de cycles : 2 cycles | ||||
| 7 | Essai de pénétration de l'eau | IEC-60794-1-F5 | - Taille de l'eau : 1m | - Aucune fuite de l'eau à l'extrémité de l'échantillon |
| - Longueur d'échantillon : 3m | ||||
| - Durée d'essai : 24 heures | ||||
| 8 | Essai d'égouttement | IEC-60794-1-E14 | - Cinq échantillons de 0.3m suspendus verticalement dans une chambre climatique, ont soulevé la température à +70℃ | - Aucun composé remplissant ne s'égouttera des tubes après 24 heures |
FAQ
1. Êtes-vous la vraie usine ?
Oui, nous sommes la vraie usine avec 30 ans d'une expérience de fibre optique de fabrication de câble.
2. Quelle est votre marque de fibre ?
Marques de fibre comprenant : YOFC et CDSEI (une marque commune de Sumitomo et de société locale)
3. Quels sont vos produits principaux ?
ADSS, OPGW, câble enflé d'air (MINI et micro câble y compris d'EPFU,), système de contrôle en ligne de ligne de transport d'énergie à haute tension
4. Quel est votre délai de livraison ?
Normalement 7 jours
5. Avez-vous le distributeur dans l'autre pays ou domestique ?
Jusqu'ici, nous vendons nos produits aux clients directement. Et le prix usine a pu être offert.
6. Paiement
Pour des ordres importants : T/T par le dépôt préalable
Pour des commandes : T/T, Western Union et Paypal sont acceptables.
7. Expédition et livraison
Pour des ordres importants : par la mer (LCL ou FCL)
Pour des commandes : par la mer (LCL), par avion ou par des messageries, dont est facultatif.
