Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: ADSS-48B1.3
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Câble optique aérien de fibre de câble de fibre de l'envergure OFC ADSS du noyau 500m du résistant à |
Compte de fibre: |
noyau 4 -144 |
Type de fibre: |
G652D |
Longueur: |
2km/drum ou adapté aux besoins du client |
Couleur de veste: |
Noir |
Porteur central: |
FRP |
Envergure: |
Au-dessus de 100m |
Installation: |
Auto-appui aérien |
Nom de produit: |
Câble optique aérien de fibre de câble de fibre de l'envergure OFC ADSS du noyau 500m du résistant à |
Compte de fibre: |
noyau 4 -144 |
Type de fibre: |
G652D |
Longueur: |
2km/drum ou adapté aux besoins du client |
Couleur de veste: |
Noir |
Porteur central: |
FRP |
Envergure: |
Au-dessus de 100m |
Installation: |
Auto-appui aérien |
Câble optique aérien de fibre de câble de fibre de l'envergure OFC ADSS du noyau 500m du résistant à l'eau 48
Description
Le câble d'ADSS est lâchement tube échoué. Les fibres, 250μm, sont placées dans un tube lâche fait de hauts plastiques de module. Les tubes arefilled avec un composé remplissant résistant à l'eau. Les tubes (et les remplisseurs) sont échoués autour d'un FRP (plastique de tissu-renforcé) en tant que porteur axial non métallique dans un noyau compact et circulaire de câble. Après que le noyau de câble soit rempli de composé remplissant. il est couvert d'enveloppe intérieure mince de PE (polyéthylène). Après couche échouée d'aramid des fils sont appliqués au-dessus de l'enveloppe intérieure en tant que porteur central, le câble est accompli du PE ou (anti-dépistant) à la gaine externe.
Spécification technique
| Structure de câble | nom | ADSS-48B1-PE-100 |
| FRPCenter renforcent le membre | 2.0mm | |
| composé de remplissage de fibre | 2.2±0.1mm | |
| PE en dehors d'épaisseur | 1.8±0.2mm | |
| Diamètre de câble | 10.0±0.3mm | |
| poids de câble | 85±10%kg/km | |
| Nurmber lâche de tube | 4Fo | |
| compte de fibre de tube | 12fibers | |
| Couleur lâche de tube | Bleu, orange, vert, Brown, | |
| Couleur de fibre optique | Bleu, orange, vert, Brown, gris, naturel, rouge, noir, jaune, pourpre, rose, Aqua. |
Caractéristiques
Écrasez la résistance et la flexibilité, les mesures suivantes sont prises d'assurer le câble étanche
remplissage de noyau de câble de 100%, composé lâche de remplissage de tube
Bonne représentation mécanique et de la température
Tube lâche de haute résistance qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Plastique de tissu-renforcé simple en tant que porteur axial

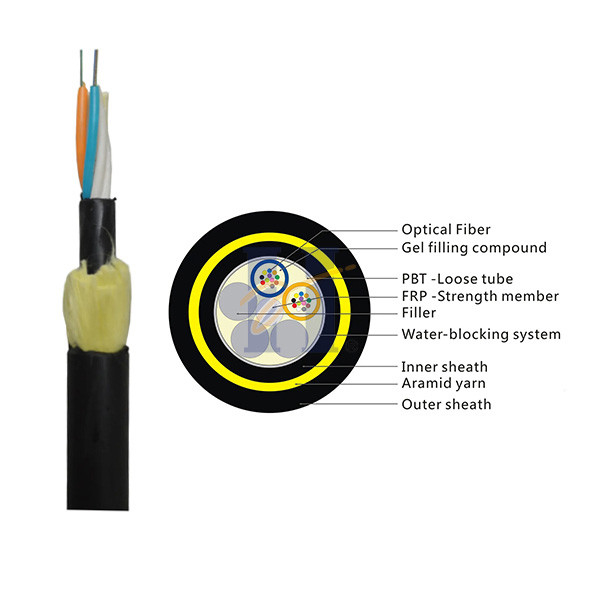

Structure de câble :
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Application
Approprié à la méthode de pose aérienne
Stockage/température de fonctionnement : -40℃~+70℃
Spécifications de fibre
| Articles | Unité | Spécifications | |
| G652D | |||
| Diamètre de champ de mode | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Diamètre de revêtement | um | 124.8±0.7 | |
| Non-circularité de revêtement | % | ≤0.7 | |
| Erreur de concentricité de Noyau-revêtement | um | ≤0.5 | |
| Diamètre de revêtement | um | 245±5 | |
| Non-circularité de revêtement | % | ≤6.0 | |
| Erreur de concentricité de Revêtement-revêtement | um | ≤12 | |
| Longueur d'onde de coupure de câble | nanomètre | acc≤1260 | |
| Atténuation (maximum) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
4-144 câble optique de fibre du noyau ADSS
| Compte de fibre | Structure | Fibres par tube | Diamètre lâche de tube (millimètres) | Diamètre de /pad de diamètre de CSM (millimètres) | Épaisseur nominale de la veste externe (millimètres) | Diamètre de câble (millimètres) | Poids de câble (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Remarques
Habituellement nous attachons seulement le rapport des essais sur l'emballage, mais votre demande est disponible aussi. Par exemple :
Nom d'A.Company
Poids de B.Gross/Net
Type de C.Fiber
Longueur de D.Cable
