Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: ADSS-144B1.3
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
144 câble de fibre optique extérieur de fibre du câble ADSS de noyau tout le câble autosuffisant dié |
Compte de fibre: |
Noyau 144 |
Type de fibre: |
G652D |
Envergure: |
200m |
Porteur central: |
FRP et Kevlar |
matériel lâche de tube: |
PBT |
Écrasement: |
3000N/100mm |
Longueur de tambour: |
2km ou 4km/drum |
Nom de produit: |
144 câble de fibre optique extérieur de fibre du câble ADSS de noyau tout le câble autosuffisant dié |
Compte de fibre: |
Noyau 144 |
Type de fibre: |
G652D |
Envergure: |
200m |
Porteur central: |
FRP et Kevlar |
matériel lâche de tube: |
PBT |
Écrasement: |
3000N/100mm |
Longueur de tambour: |
2km ou 4km/drum |

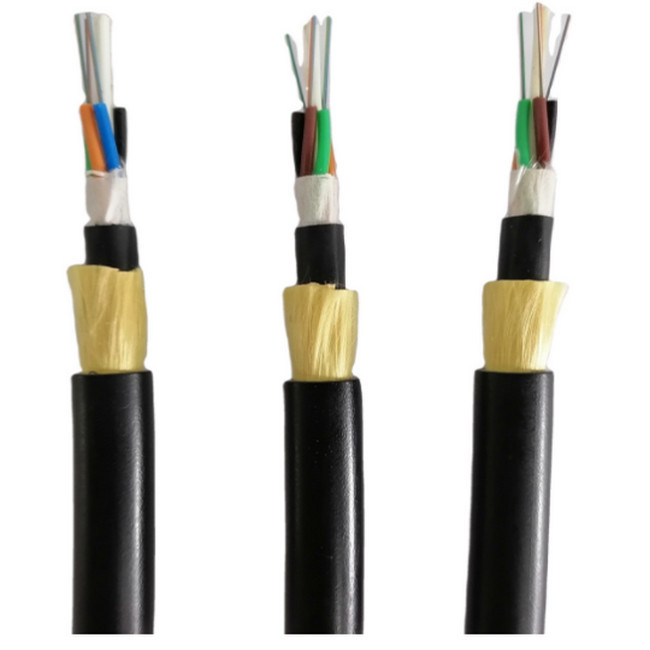

144 câble de fibre optique extérieur de fibre du câble ADSS de noyau tout le câble autosuffisant diélectrique
Description
Le câble d'ADSS a été développé à partir d'un câble déployable rocailleux léger militaire du champ (LRD). Avec les améliorations continues, il est maintenant employé pour faire court enjambent les installations-typique aériennes sur des poteaux de distribution d'énergie de bord de la route. Puisque le câble d'ADSS est non métallique, il est idéal pour des applications près des lignes à haute tension de distribution d'énergie pour lesquelles c'est devenu une norme. Utilisant des fibres de mode unitaire et des longueurs d'onde légères non plus de 1310 nanomètre ou de 1550 nanomètre, les circuits jusqu'à 100 kilomètres long sont possibles sans répétiteurs. Habituellement, ADSS a été employé dans 48 et 96 noyaux. Voici un croquis d'un câblage normal d'ADSS.
Spécification technique
| Compte de fibre | Structure | Fibres par tube | Diamètre lâche de tube (millimètres) | Diamètre de CSM/diamètre de protection (millimètres) | Épaisseur nominale de la veste externe (millimètres) | Taille de diamètre de câble (millimètres) | Poids de câble (kg/km) |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.1 | 2.0/2.0 | 1,6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.0/3.4 | 1,7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1,7 | 14.5±0.3 | 175 |
Structure de câble :
Application
1. Conception lâche de tube
Représentation et compatibilité stables avec tous les types communs de fibre
2. autosuffisant
Au lieu du fil d'Aramid ou du fil en verre, il n'y a aucun fil de soutien ou de messager exigé.
&jacket 3.Track-resistant disponible
Pour les lignes électriques 10KV et 35KV peut employer le polyéthylène (PE), pour 110KN et la ligne électrique 220KN, doit par la résistance à la gaine externe de corrosion (À).
4.Sutable pour l'installation aérienne d'auto-appui
Longueur standard de tambour
2000m/drum, 4000m/drum
Spécifications de fibre
| Article | Unité | Spécifications | |
| Type de fibre | G.652D | ||
| 1310nm | millimètre | 9.2±0.4 | |
| Diamètre de champ de mode | 1550nm | millimètre | 10.4±0.8 |
| Diamètre de revêtement | millimètre | 125.0±1 | |
| Non-circularité de revêtement | % | ≤1.0 | |
| Noyau/erreur concentricité de revêtement | millimètre | ≤0.5 | |
| Diamètre de revêtement | millimètre | 245±5 | |
| Non-circularité de revêtement | % | ≤6.0 | |
| Erreur de concentricité de revêtement/revêtement | millimètre | ≤12.0 | |
| Longueur d'onde de coupure de câble | nanomètre | ≤1260 | |
| 1310nm | dB/km | ≤0.36 | |
| Affaiblissement linéique | 1550nm | dB/km | ≤0.22 |
| Niveau de stress de preuve | kpsi | ≥100 | |
FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
Certainement, nous sommes la vraie usine qui est professionnelle en fabriquant différents types de mètres carrés des câbles à fibres optiques with10000 de fibre d'outdoor&indoor que l'usine area.we sont chaleureux accueil vous pour nous rendre visite !
Q2 : Comment est-ce que je peux vous connaître prix ?
Nous citons habituellement d'ici 24 heures après que nous obtenions votre enquête (excepté le week-end ou des vacances) si vous très urgent pour connaître le prix, des pls m'appelez ou m'expédiez ou d'autres manières de sorte que nous puissions te faire la proposition très rapide.
En outre, si vous voulez connaître très accutately le prix, les pls m'envoient vos besoins spécifiques, il est meilleur vous ont les spécifications techniques, plus le prix plus précis de l'information given.the spécifique que nous pouvons offrir vous !
Q3 : Est-ce que je pourrais acheter des échantillons provenant de vous ?
Naturellement, je pense que c'est excellente manière pour que vous nous connaissiez et de connaissez les produits que nous offrons directement quand nous avons la première coopération !
Q4 : Pouvez-vous soutenir le produit d'OEM sous notre marque ?
oui, nous soutenons le service d'OEM, nous pouvons imprimer votre logo et la marque sur le câble, boîte selon vos pls d'idées ainsi ne s'occupent jamais de m'indiquer vos conditions
Q5 : Pouvez-vous accepter la commande ?
Naturellement, la commande est disponible, habituellement, notre MOQ est 1000meter.
Q6 : Comment pouvons-nous garantir la qualité ?
Inspection toujours finale avant expédition
