Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: ADSS-60B1.3
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Noyau 60 tout le câble de fibre optique aérien extérieur d'ADSS de câble autosuffisant diélectrique |
Compte de fibre: |
Noyau 60 |
Type de fibre: |
G652D |
Envergure: |
150m |
Veste: |
PE |
Structure: |
Tube lâche échoué |
Température de fonctionnement: |
-40 | +60 C |
Certification: |
ISO 9001 |
Nom de produit: |
Noyau 60 tout le câble de fibre optique aérien extérieur d'ADSS de câble autosuffisant diélectrique |
Compte de fibre: |
Noyau 60 |
Type de fibre: |
G652D |
Envergure: |
150m |
Veste: |
PE |
Structure: |
Tube lâche échoué |
Température de fonctionnement: |
-40 | +60 C |
Certification: |
ISO 9001 |
Noyau 60 tout le câble de fibre optique aérien extérieur d'ADSS de câble autosuffisant diélectrique de fibre
Description
Des câbles d'ADSS sont conçus pour l'installation extérieure le long des lignes électriques, du chemin de fer ou des câbles de télécommunication sur des poteaux ou des tours de trellis. Le câble est autosuffisant et n'exige aucun messager ou fil de fouettement pour la réparation. Il n'y a aucun composant métallique utilisé dans le câble et a un matériel voie-résistant de gaine pour l'installation sur les lignes moyennes et à haute tension.
Spécification technique
| Type de câble | ADSS-24B1 | ADSS-48B1 | |||||
| élément | -- | 6 | 6 | ||||
| Porteur axial | Matériel | La fibre de verre renforcent avec du plastique (FRP) | |||||
| Tube lâche | Matériel | Téréphtalate de Polybutelene (PBT) | |||||
| Diamètre | Nom.2.1 millimètre | Nom.2.3 millimètre | |||||
| -- | 4 fibres par tube | 8 fibres par tube | |||||
| Composé remplissant dans le tube lâche | Matériel | Gelée thixotropique | |||||
| Enveloppe intérieure | Matériel | MDPE noir | |||||
| Épaisseur | Nom.0.9 millimètre | ||||||
| Porteur central | Matériel | Fils d'Aramid | |||||
| Gaine externe | Matériel | HDPE | |||||
| Épaisseur | Nom.1.7 millimètre | ||||||
| Envergure | m | 100 | 150 | 250 | 100 | 150 | 250 |
| Diamètre global | millimètre | 12 | 12 | 12,1 | 12,6 | 12,7 | 12,8 |
| Poids | kg/km | 98 | 98 | 100 | 110 | 111 | 114 |
| Force de Max.Tensile | N | 2000 | 2200 | 3200 | 2250 | 2450 | 3550 |

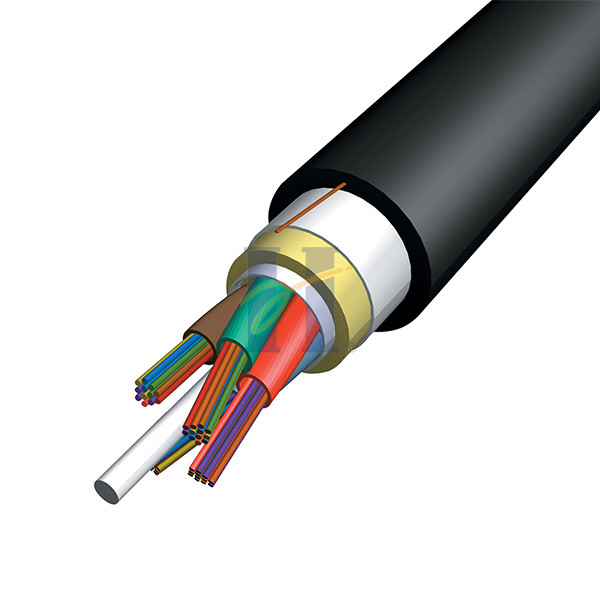

Structure de câble :
Caractéristiques
Approprié pour l'usage sur la distribution et les lignes de transmission à haute tension
N'exige aucun fil de messager -- entièrement autosuffisant
Installation de monopasse -- aucun messager, aucun fil de fouettement -- plus rapidement et plus peu coûteux
Le câble eau-est bloqué utilisant la technologie de base sèche, donc les composés de inondation pas malpropres
Détails de conception pour les longueurs d'envergure jusqu'à comptes jusqu'à 432 de 1500ft (457m) et de fibre
Conçoit disponible en fonction du client pour des longueurs de plus grande envergure ou d'autres comptes de fibre
En trait plein du matériel d'attachement disponible pour une solution de « système »
veste externe Voie-résistante disponible pour des installations sur les lignes à haute tension où les potentiels de l'espace atteignent jusqu'à 25kV
les tubes remplis de gel de tampon sont la SZ échouée pour l'accès facile de mi-envergure
Longueur standard de tambour
2000m/drum, 4000m/drum
Spécifications de fibre
| Catégorie | Description | Caractéristiques | |
| G.652D | |||
| Caractéristiques optiques | Atténuation | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| Discontinuité d'atténuation | DB ≤0.05 | ||
| Atténuation contre la longueur d'onde | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| Longueur d'onde zéro de dispersion | 1300~1324nm | ||
| Pente zéro de dispersion | ≤0.092ps/(nm2.km) | ||
| Dispersion | @1310nm | ≤3.5 ps/nm.km | |
| @1550nm | ≤18 ps/nm.km | ||
| Dispersion de mode de polarisation (PMD) | ≤0.2ps/km1/2 | ||
| Longueur d'onde de coupure de câble (λcc) | ≤1260nm | ||
| Indice de réfraction de groupe efficace | @1310nm | 1,4675 | |
| @1550nm | 1,4681 | ||
| Macro perte de courbure (rayon de 30mm, 100turns) 1625nm | DB ≤0.1 | ||
| Géométrique | Diamètre de champ de mode | @1310nm | 9.2±0.6μm |
| Caractéristiques | @1550nm | 10.4±0.8μm | |
| Diamètre de revêtement | 125±1μm | ||
| Non-circularité de revêtement | ≤1.0% | ||
| Diamètre de revêtement | 245±7μm | ||
| Erreur de concentricité de revêtement/revêtement | ≤8μm | ||
| Noyau/erreur concentricité de revêtement | ≤0.8μm | ||
| Mécanique | Niveau d'essai de preuve | ≥1.0% | |
| Caractéristiques | Rayon de boucle de fibre | ≥4.0m | |
| Force de revêtement maximale de bande | 1.3~8.9N | ||
FAQ
1. Êtes-vous la vraie usine ?
Oui, nous sommes la vraie usine avec 30 ans d'une expérience de fibre optique de fabrication de câble.
2. Quelle est votre marque de fibre ?
Marques de fibre comprenant : YOFC et CDSEI (une marque commune de Sumitomo et de société locale)
3. Quels sont vos produits principaux ?
ADSS, OPGW, câble enflé d'air (MINI et micro câble y compris d'EPFU,), système de contrôle en ligne de ligne de transport d'énergie à haute tension
4. Quel est votre délai de livraison ?
Normalement 7 jours
5. Avez-vous le distributeur dans l'autre pays ou domestique ?
Jusqu'ici, nous vendons nos produits aux clients directement. Et le prix usine a pu être offert.
6. Paiement
Pour des ordres importants : T/T par le dépôt préalable
Pour des commandes : T/T, Western Union et Paypal sont acceptables.
7. Expédition et livraison
Pour des ordres importants : par la mer (LCL ou FCL)
Pour des commandes : par la mer (LCL), par avion ou par des messageries, dont est facultatif.
