Détails de produit
Lieu d'origine: La Chine
Nom de marque: HYOC
Certification: ISO9001
Numéro de modèle: ADSS
Conditions de paiement et d'expédition
Quantité de commande min: 10km
Prix: 300USD/KM to 3500USD/KM
Détails d'emballage: palette en bois
Délai de livraison: 30 jours
Capacité d'approvisionnement: 1000KM/Month
Nom de produit: |
2 câble de fibre du noyau ADSS |
Compte de fibre: |
2core |
Fibre: |
G652D |
Matériel de gaine: |
HDPE ou À |
Couleur de câble: |
Noir |
Envergure: |
Au-dessus de 50m |
La vie de câble: |
25 ans |
Atténuation @1310nm: |
≦0.35dB/km |
Atténuation @1550nm: |
≦0.22dB/km |
Nom de produit: |
2 câble de fibre du noyau ADSS |
Compte de fibre: |
2core |
Fibre: |
G652D |
Matériel de gaine: |
HDPE ou À |
Couleur de câble: |
Noir |
Envergure: |
Au-dessus de 50m |
La vie de câble: |
25 ans |
Atténuation @1310nm: |
≦0.35dB/km |
Atténuation @1550nm: |
≦0.22dB/km |

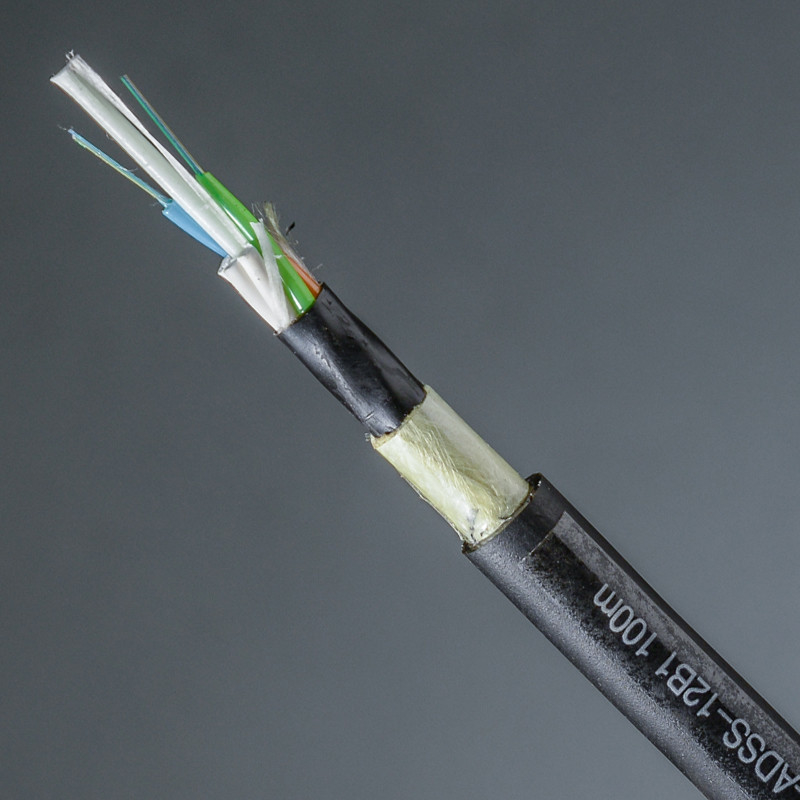

Le fil de Kevlar Aramid renforcent le noyau du mode unitaire 2 du câble G652D de fibre d'ADSS
Description :
Le câble de fibre de l'ADSS de HUIYUAN est conçu pour être assez fort pour permettre à des longueurs de jusqu'à 700 mètres d'être installé entre les tours de soutien. Le câble est fait de matériel et autosuffisant non métalliques avec la ligne de transport d'énergie aérienne. Le matériel de résistance de tension est fil d'aramid avec de hauts modules d'élasticité. Et la structure de linéarisation peut déployer le poids du câble et de ses propriétés mécaniques et physiques convenablement et réduire au minimum la charge sur la tour.
Caractéristiques :
1. Petit diamètre extérieur et résistance à haute résistance
2. haute modulaire de l'élasticité
3. petit coefficient de dilatation thermique
4. excellente capacité de flexibilité
Normes :
Le câble de fibre d'ADSS sera conforme aux conditions de ces spécifications et généralement répondra ou améliorera aux dernières normes :
ITU-T G.650 : Définitions et méthodes d'essai pour les attributs linéaires et déterministes de la fibre unimodale et le câble
ITU-T G.657 : Caractéristiques d'une fibre optique peu sensible de recourbement et d'un câble de mode unitaire de perte pour le réseau d'accès
Le CEI 60794-1-2 : Câbles de fibre optique, partie, procédures d'essais Spécification-de base génériques de câble à fibres optiques
Le CEI 60794-1-21 : Câbles de fibre optique, partie 1-21, spécifications génériques - procédures d'essais de base de câble à fibres optiques - méthodes mécaniques d'essais
Le CEI 60794-1-22 : Câbles de fibre optique, partie 1-22, spécifications génériques - procédures d'essais de base de câble à fibres optiques - méthodes d'essai concernant l'environnement
Le CEI 60794-5-10 : Câbles de fibre optique – partie 5,10 : Spécifications de famille pour les câbles de fibre optique de micro-conduit extérieur, les micro-conduits et les micro-conduits protégés pour l'installation par le soufflement
Structure de câble :
Détails techniques :
| Nom de produit | Noyau du mode unitaire 2 du câble G652D de fibre d'ADSS | |
| Articles | Condition | Valeur |
| Compte de fibre | - | noyau 2 à 144 |
| Résistance à la traction de maximum (n) | À court terme | Selon demandé |
| Long terme | Selon demandé | |
| Force maximale d'écrasement (N/mm) | À court terme | 3000 /2200 |
| Long terme | 1000 | |
| Rayon de cintrage minimal (millimètres) | Statique | 12,5 * diamètre de câble |
| Dynamique | 25 * diamètre de câble | |
| Longueur de tambour (kilomètres) | - | 2 à 4 |
| La température fonctionnante (℃) | - | -40 à +60 |
| Contactez-nous pour plus de détails | ||
Détails de fibre :
| Caractéristiques | Valeurs spécifiques | Unités | ||
| Diamètre de champ de mode | à 1310nm | 9.2±0.4 | µm | |
| à 1550nm | 10.4±0.6 | µm | ||
| Affaiblissement linéique | à 1310nm | ≤0.35 | dB/km | |
| à 1550nm | ≤0.22 | dB/km | ||
| Longueur d'onde zéro de dispersion (λ0) | 1300 à 1324 | nanomètre | ||
| Pente zéro maximum de dispersion (S0max) | ≤0.092 | picoseconde (nanomètre2·kilomètre) | ||
| Longueur d'onde de coupure (λcc) | ≤1260 | nanomètre | ||
| Diamètre de revêtement | 125.0±1.0 | µm | ||
| Non-circularité de revêtement | ≤1 | % | ||
| Diamètre de revêtement | 245.0±10.0 | µm | ||
| erreur de concentricité de Revêtement-revêtement | ≤12.0 | µm | ||
| erreur de concentricité de Noyau-revêtement | ≤0.8 | µm | ||
| Bordage | ≥4 | m | ||
| Effort de preuve | ≥0.69 | GPa | ||
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0 | N | |
| Valeur de crête | 1.3-8.9 | N | ||
| Macro perte de recourbement | Ф60mm, 100 cercles | à 1550nm | ≤0.05 | DB |
| Ф32mm, cercles 1 | à 1550nm | ≤0.05 | DB | |
Longueur standard de tambour (longueur de tambour adaptée aux besoins du client par appui)
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre : (Couleur adaptée aux besoins du client par appui)
| Non. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | Rouge | Noir | Jaune | Pourpre | Rose | Aqua |
| Non. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | Rouge | Naturel | Jaune | Pourpre | Rose | Aqua |
| Je | Je | Je | Je | Je | Je | Je | Je | Je | Je | Je | Je |
Couleur lâche de tube : (Couleur adaptée aux besoins du client par appui)
| Non. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | Rouge | Noir | Jaune | Pourpre | Rose | Aqua |
| Non. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | Rouge | Naturel | Jaune | Pourpre | Rose | Aqua |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
HYOC inscription de mètre] de G652D d'ADSS 12 à 288 [[no. de tambour] [Mois an]
Remarques :
Des conditions de détail doivent nous être envoyées pour la constitution et le calcul des prix. Les conditions ci-dessous sont doivent :
, Ligne de transport d'énergie niveau de tension
B, compte de fibre
C, envergure ou résistance à la traction
D, conditions atmosphériques
