Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: OPGW-12B1.3
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Ligne aérienne câbles optiques optiques de 12 noyaux de fibre de fil de masse de l'acier inoxydable |
Compte de fibre: |
12F |
Type de fibre: |
Unimodal |
Structure: |
Tube d'acier inoxydable |
Gelée: |
Le gel a rempli ou gel librement |
application: |
Ligne aérienne |
Porteur central: |
Fil d'acier |
Emballage: |
tambour Fer-en bois |
Nom de produit: |
Ligne aérienne câbles optiques optiques de 12 noyaux de fibre de fil de masse de l'acier inoxydable |
Compte de fibre: |
12F |
Type de fibre: |
Unimodal |
Structure: |
Tube d'acier inoxydable |
Gelée: |
Le gel a rempli ou gel librement |
application: |
Ligne aérienne |
Porteur central: |
Fil d'acier |
Emballage: |
tambour Fer-en bois |
Ligne aérienne câbles optiques optiques de 12 noyaux de fibre de fil de masse de l'acier inoxydable OPGW
Description
Le fil de masse aérien composé à fibre optique (OPGW) est un fil de masse au-dessus contenant la fibre optique. Il a des fonctions multiples telles que le fil de masse aérien et la télécommunication optique. Il est principalement employé pour des lignes de communication de 110KV, de 220KV, de 500KV, de 750KV et de nouveau système de transmission à haute tension aérien. Il peut également être employé pour remplacer les lignes au sol existantes du vieux système de transmission à haute tension aérien, ajoute la ligne de télécommunication optique, transmet le courant de courte durée et pour assurer l'anti protection contre la foudre. D'autres structures peuvent être adaptées aux besoins du client sur demande.
Spécification technique
| Articles | Données techniques | ||
| Échoué | Noyau, couche 2 de la couche 1 | ||
| Toronnage de la direction | La couche externe est droite | ||
| Diamètre de câble (nominal) | 14.0mm | ||
| Poids de câble (approximativement) | 688.3kg/km | ||
| Section transversale de soutien | COMME fil | 104.7mm2 | |
| Résistance à la traction évaluée (RTS) | 111.6kN | ||
| Module d'élasticité (E-module) | 149.5N /mm2 | ||
| Coefficient thermique d'élongation | 13.4×10-6/K | ||
| Contraintes du travail maximum (40%RTS) | 44.64kN | ||
| Effort quotidien (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Résistance de C.C à 20℃ | 0.667ohm/km | ||
| Courant de courte durée (1s, 20℃~200℃) | 8.77kA | ||
| Capacité actuelle de courte durée (I2t) | 77.0kA ² s | ||
| Rayon de cintrage minimum | Installation | 30 fois de diamètre de câble | |
| Opération | 15 fois de diamètre de câble | ||
| Température ambiante | Installation | -20℃~+60℃ | |
| Stockage et expédition | -40℃~+70℃ | ||
| Opération | -40℃~+70℃ | ||

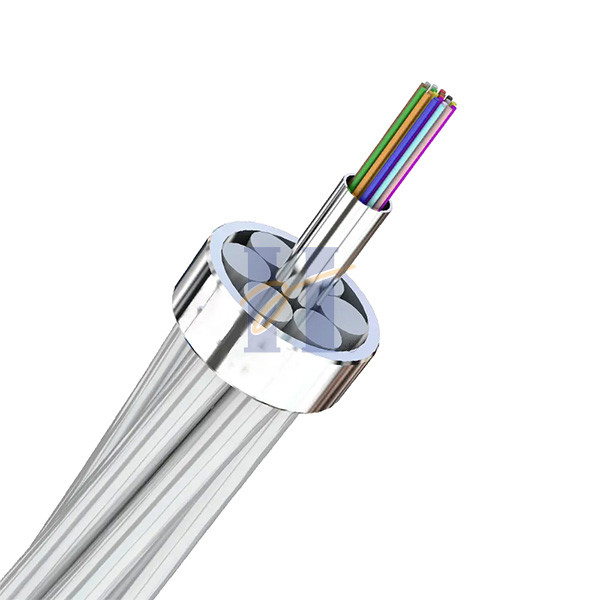

Structure de câble :
Caractéristiques
Les tubes d'acier inoxydable remplis de gel hydrophobe fournissent la protection et l'appui des fibres optiques
Bonne représentation de tension
Charge supplémentaire de faible diamètre, légère, basse à la tour
Longueur excédentaire de fibre appropriée de l'unité optique easliy à faire
Transport/température de stockage : -40℃ à +65℃
Longueur standard de tambour
2000m/drum, 4000m/drum
Spécifications de fibre
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| Atténuation | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| (+20℃) | @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| Largeur de bande (classe A) | @850nm | ≥500 mégahertz·kilomètre | ≥200 mégahertz·kilomètre | ||
| @1300nm | ≥1000 mégahertz·kilomètre | ≥600 mégahertz·kilomètre | |||
| Ouverture numérique | 0.200±0.015NA | 0.275±0.015NA | |||
| Λcc de longueur d'onde de coupure de câble | ≤1260nm | ≤1480nm | |||
FAQ
Q1.Are vous société ou fabricant tradning ?
Nous sommes le fabricant avec l'expérience de 30 ans, nous sommes spécialisés dans la recherche, le développement et la production du câble enflé d'air, de l'OPGW et de l'ADSS.
Q2.About la qualité ?
Nous essai de 100% notre câble avant la livraison.
Après confirmation des prix, vous pouvez exiger pour que les aperçus gratuits vérifient notre qualité.
Q3.Can vous accepter la commande ?
Oui, la commande est disponible. Nous soutenons le nouveau projet de nos clients, comme nous savons que les affaires sont toujours de commande.
Q4.What est votre délai de livraison ?
Habituellement au sujet des jours 3-7days ouvrables, il dépendent principalement de la quantité d'ordre.
Mais des pls soient assurés que nous arrangerons vos marchandises dès que possible après votre paiement.
Q5.Can vous fournir les produits adaptés aux besoins du client et le logo ?
Oui, nous faisons bon accueil au service d'OEM. Nous pouvons imprimer votre logo sur le produit.
