Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: OPGW-48B1.3
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
48 ligne aérienne échouée par noyau fil de masse composé du tube OPGW d'acier inoxydable |
Compte de fibre: |
48F |
Fibre: |
G652D |
Structure: |
Tube de solides solubles |
Installation: |
Ligne aérienne |
Porteur central: |
Fil en aluminium |
Emballage: |
Tambour en bois de fer |
Température de fonctionnement: |
-40 | +60 C |
Nom de produit: |
48 ligne aérienne échouée par noyau fil de masse composé du tube OPGW d'acier inoxydable |
Compte de fibre: |
48F |
Fibre: |
G652D |
Structure: |
Tube de solides solubles |
Installation: |
Ligne aérienne |
Porteur central: |
Fil en aluminium |
Emballage: |
Tambour en bois de fer |
Température de fonctionnement: |
-40 | +60 C |

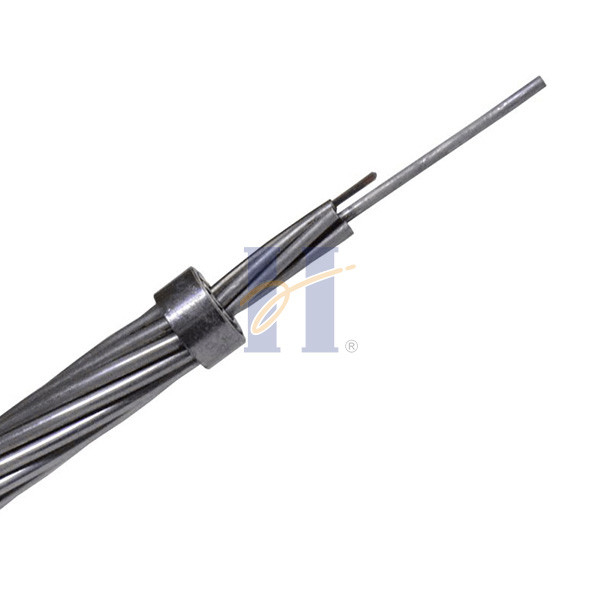

48 ligne aérienne échouée par noyau fil de masse composé du tube OPGW d'acier inoxydable
Description
Plusieurs différents styles d'OPGW sont faits. Dans un type, entre 8 et 48 fibres optiques en verre sont placés dans un tube en plastique. Le tube est inséré dans un tube en acier inoxydable, en aluminium, ou aluminium-enduit, avec une certaine longueur lâche de fibre permise d'empêcher la tension sur les fibres de verre. Les tubes de tampon sont remplis de graisse pour protéger l'unité de fibre contre l'eau et pour protéger le tube en acier contre la corrosion, les interstices du câble sont remplis de graisse. Le tube est échoué dans le câble avec en aluminium, alliage d'aluminium ou brins en acier, semblables à un câble d'ACSR. Les mèches en acier fournissent la force, et les mèches en aluminium fournissent la conductivité électrique. Pour des comptes très grands de fibre, jusqu'à 144 fibres en un câble, les tubes multiples sont employées. Dans d'autres types, une tige en aluminium a plusieurs cannelures en spirale autour de l'extérieur, dans lequel des fibres dans des tubes de tampon sont étendues. L'unité de fibre est couverte de bande en plastique ou en acier, et tout entourée avec les mèches en aluminium et en acier. Les différentes fibres peuvent être dans des tubes « de tampon lâche », où le diamètre intérieur du tube est plus grand que la fibre en dehors du diamètre, ou peuvent « être fortement protégées » où le tampon en plastique est enduit directement dessus au verre. Les fibres pour OPGW sont type unimodal. Nous fournissons seulement OPGW le tube d'acier inoxydable.
Spécification technique
| Non. | Données techniques | ||||||||
| Type de produit | Type de structure | Max. Fibre Count | Section de fil d'as | Diamètre | Poids de câble | Rate Tensile Strength | 20℃DC | Capacité actuelle de courte durée | |
| (mm2) | (millimètre) | (kg/km) | (kN) | Résistance | (40-200℃ kA2.s) | ||||
| (Ω/km) | |||||||||
| 1 | OPGW-24B1.3-40- [51 ; 9] | 6/3.0/20AS, unité optique 1/3.0 | 24 | ≈40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50- [58 ; 11,5] | 6/3.2/20AS, unité optique 1/3.2 | 24 | ≈50 | 9,6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
| 3 | OPGW-48B1.3-70- [77 ; 24] | 6/3.8/20AS, unité optique 1/3.8 | 48 | ≈70 | 11,4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70- [42 ; 38] | 6/3.8/40AS, unité optique 1/3.8 | 48 | ≈70 | 11,4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
Structure de câble
Caractéristiques
Grand diamètre, grande capacité de fibre
La structure est stable et la fiabilité est haute
Excellente capacité contre la capacité actuelle de côté et de court-circuit exceptionnel
La conception de toronnage optima peut obtenir la longueur en surplus de la fibre optique secondaire • Le nombre de brins peut être conçu dans deux ou trois couches
Match avec des fils de terrain d'entente
Longueur standard de tambour
2000m/drum et 4000m/drum
Spécifications de fibre
| Caractéristiques | Valeurs spécifiques | Unités | |||
| Caractéristique géométrique | |||||
| Diamètre de revêtement | 125.0±1.0 | µm | |||
| Non-circularité de revêtement | ≤1.0 | % | |||
| Diamètre de revêtement | 245.0±10.0 | µm | |||
| erreur de concentricité de Revêtement-revêtement | ≤12.0 | µm | |||
| Non-circularité de revêtement | ≤6.0 | % | |||
| erreur de concentricité de Noyau-revêtement | ≤0.8 | µm | |||
| Caractéristique mécanique | |||||
| Bordage | ≥4 | m | |||
| Effort de preuve | ≥0.69 | GPa | |||
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0 | N | ||
| Valeur de crête | 1.3-8.9 | N | |||
| Macro perte de recourbement | Ф60mm, 100 cercles, à 1550nm | ≤0.05 | DB | ||
| Ф32mm, cercles 1, à 1550nm | ≤0.05 | DB | |||
FAQ
Q1.Are vous société commerciale ou fabricant ?
Nous sommes le fabricant avec l'expérience de 30 ans de produire le câble enflé d'air, OPGW et ADSS.
En outre, nous sommes fournisseur également qualifié de grille d'état de la Chine.
Q2.About la qualité ?
essai de 100% notre câble avant la livraison.
Ordre de Q3.Trial ?
Oui, la commande à l'essai est disponible.
Nous soutenons le nouveau projet de nos clients, comme nous savons que les affaires sont toujours de commande.
Temps de Q4.Delivery ?
Normalement au sujet des jours 3-7days ouvrables, mais dépend de la quantité d'ordre.
Produits et logo de Q5.Customized ?
Oui, nous assurons le service d'OEM et d'ODM.
