Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: OPGW-72B1.3
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
72 ligne aérienne unitaire fil de masse optique de transport d'énergie du mode G652D G655 OPGW de no |
Compte de fibre: |
72F |
Fibre: |
G.652D |
Structure: |
Tube en acier |
Application: |
Communication de ligne électrique |
Porteur central: |
Fil d'acier plaqué en aluminium |
Emballage: |
Tambour en bois de fer |
Température de fonctionnement: |
-40 | +60 C |
Nom de produit: |
72 ligne aérienne unitaire fil de masse optique de transport d'énergie du mode G652D G655 OPGW de no |
Compte de fibre: |
72F |
Fibre: |
G.652D |
Structure: |
Tube en acier |
Application: |
Communication de ligne électrique |
Porteur central: |
Fil d'acier plaqué en aluminium |
Emballage: |
Tambour en bois de fer |
Température de fonctionnement: |
-40 | +60 C |

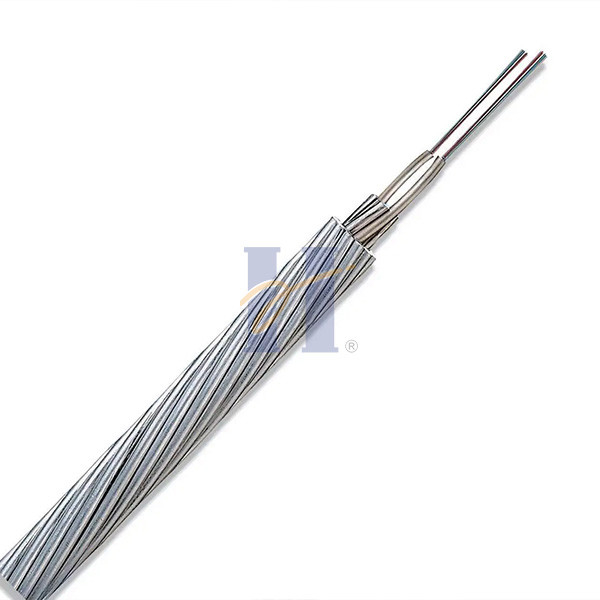

72 ligne aérienne unitaire fil de masse optique de transport d'énergie du mode G652D G655 OPGW de noyau
Description
Huiyuan est un chef dans le développement et le lancement d'OPGW quand il y avait une réalisation que les lignes de transmission électriques ont fourni un droit de passage idéal pour un chemin de télécommunication. Aujourd'hui, Huiyuan revendique le grand dossier de produit d'OPGW et la capacité totale élevée avec des équipements situés en Chine pour satisfaire aux besoins du marché local et global. Huiyuan fabrique également sa propre ligne du matériel d'attachement qui simplifie la phase de conception de réseaux d'un projet tout en assurant la compatibilité entre le câble et les composants connexes.
Spécification technique
| Non. | Données techniques | ||||||||
| Type de produit | Type de structure | Max. Fibre | Section de fil d'as | Diamètre | Poids de câble | Rate Tensile Strength | 20℃DC | Capacité actuelle de courte durée | |
| Compte | (mm2) | (millimètre) | (kg/km) | (kN) | Résistance | (40-200℃ kA2.s) | |||
| (Ω/km) | |||||||||
| 1 | OPGW-48B1.3-90- [112 ; 45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13,2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, unité optique 2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57 ; 67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13,2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, unité optique 2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100- [118 ; 50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, unité optique 1/2.5 | |||||||||
Structure de câble
Application de produit
1. À l'usage des utilités électriques sur des lignes de transmission au lieu de fil traditionnel de bouclier
2. Pour des applications de modification où le fil existant de bouclier doit être remplacé par OPGW
3. Pour de nouvelles lignes de transmission au lieu de fil traditionnel de bouclier
4. voix, vidéo, transmission de données
5. réseaux de SCADA
6. crédit-bail de fibre foncée
Longueur standard de tambour
2000m/drum et 4000m/drum
Spécifications de fibre
| Caractéristiques | Valeurs spécifiques | Unités | |||
| Caractéristique géométrique | |||||
| Diamètre de revêtement | 125.0±1.0 | µm | |||
| Non-circularité de revêtement | ≤1.0 | % | |||
| Diamètre de revêtement | 245.0±10.0 | µm | |||
| erreur de concentricité de Revêtement-revêtement | ≤12.0 | µm | |||
| Non-circularité de revêtement | ≤6.0 | % | |||
| erreur de concentricité de Noyau-revêtement | ≤0.8 | µm | |||
| Caractéristique mécanique | |||||
| Bordage | ≥4 | m | |||
| Effort de preuve | ≥0.69 | GPa | |||
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0 | N | ||
| Valeur de crête | 1.3-8.9 | N | |||
| Macro perte de recourbement | Ф60mm, 100 cercles, à 1550nm | ≤0.05 | DB | ||
| Ф32mm, cercles 1, à 1550nm | ≤0.05 | DB | |||
Emballage et expédition
• Tambour de câble standard
• Longueur de bobine standard : 2/3km/reel, l'autre longueur est également disponible
L'OPGW étroitement et uniformément sera enroulé sur une bobine forte de bois-fer qui se conforme à ANSI/AA 53-1981 ou égal. La bobine sera traînée avec les lattes vaillantes de bois-fer afin d'empêcher l'OPGW des dommages dans l'expédition ordinaire, manipulation, stockage et ficelant des opérations.
