Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: MINI-24G657A1
Conditions de paiement et d'expédition
Quantité de commande min: 10km
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
24 fibres G657A1 soufflées en fils de fibre de câble optique de fibre du câble optique FTTH de fibre |
Compte de fibre: |
24F |
Type de fibre: |
G.657.A1 |
Diamètre de câble: |
2.8mm±0.05mm |
Gaine externe: |
Polyéthylène haute densité |
Couleur de gaine: |
Vert ou customerized |
Type d'installation: |
Nettoyage au jet d'air |
Température de stockage: |
-30℃ à +50℃ |
Nom de produit: |
24 fibres G657A1 soufflées en fils de fibre de câble optique de fibre du câble optique FTTH de fibre |
Compte de fibre: |
24F |
Type de fibre: |
G.657.A1 |
Diamètre de câble: |
2.8mm±0.05mm |
Gaine externe: |
Polyéthylène haute densité |
Couleur de gaine: |
Vert ou customerized |
Type d'installation: |
Nettoyage au jet d'air |
Température de stockage: |
-30℃ à +50℃ |
24 fibres G657A1 soufflées en fils de fibre de câble optique de fibre du câble optique FTTH de fibre
Applications
Le câble optique de fibre de FTTH peut être employé comme câble d'interface des segments de distribution dans des réseaux de FTTH et peut être étendu par avion soufflant pour relier le point de branchement au point d'accès pour des abonnés. Le câble s'applique également dans des réseaux de base, des réseaux de zone métropolitaine et des réseaux d'accès.
Spécification technique :
| Câble P/N | MINI-24-2.8 |
| Nombre de fibre | 24 |
| Épaisseur de veste | Valeur nominale : 0.20mm |
| Diamètre de câble | 2.8±0.1mm |
| Poids de câble | 7.0kg/km |
| Mn rayon de cintrage Statique/dynamique |
10 / diamètre de câble de 20 x |
| Température de stockage | -30 à +50℃ |
| La température d'installation | -10 à +40℃ |
| La température d'opération | -20 à +50℃ |
| La vie de câble | 25 ans |
Spécifications de fibre :
| Fibre de mode unitaire | 9/125um OS2 G.657A1 |
| Dispersion chromatique | |
| @1285-1330nm picoseconde (nm.km) | - |
| @1550nm picoseconde (nm.km) | - |
| Atténuation - câble | |
| @1310nm maximal (dB/km) | 0,35 |
| Maximum @1550nm (dB/km) | 0,24 |
| @1625nm maximal (dB/km) | 0,26 |
| Longueur d'onde de coupure de câble (λcc) (um) | ≤1260 |
| Diamètre de champ de mode | |
| @1310nm (um) | 8.6-9.3 |
| @1550nm (um) | 9.5-10.5 |
| Diamètre de revêtement | 125.0±0.7 |
| Non-circularité plaquée | ≤1% |
| Diamter de revêtement (um) | 235-245 |
| Noyau/erreur plaquée de concentricité (um) | ≤0.5 |
| Revêtement/erreur plaquée de concentricité (um) | ≤12 |
| Longueur d'onde zéro de dispersion (λ0) (nanomètre) | 1302-1322 |
| Indice de réfraction de groupe | |
| @1310nm | 1,467 |
| @1550nm | 1,468 |

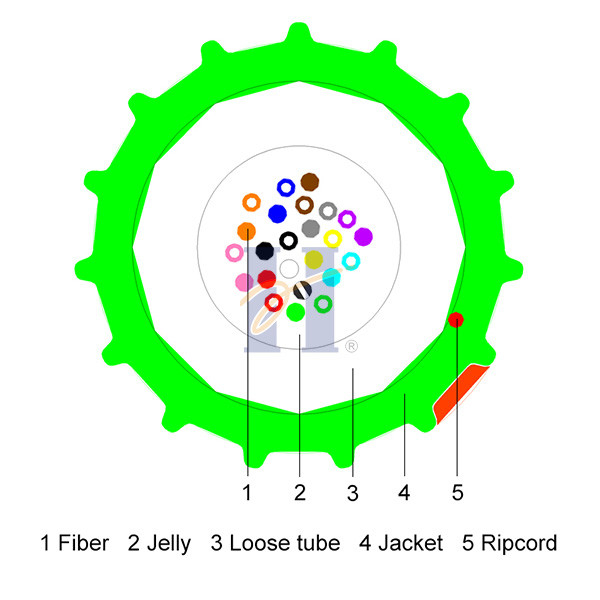

Structure de câble :
1. Gaine de HDPE 2. fibre 3. gelée 4. tube lâche 5. câble de déclenchement
Caractéristiques mécaniques et environnementales
| Article | Méthode d'essai | Résultats d'essai | Valeur spécifique | |
| Représentation de tension | Le CEI 60794-1-21-E1 | Tension à fibre optique | Atténuation supplémentaire | Résistance à la traction maximale = tension≈2× permis à court terme (tension permise à long terme) |
| À court terme : ≤0.3% Long terme : ≤0.1% |
À court terme : Long terme<0> de Δa : DB Δa≤0.03 | |||
| Écrasement | Le CEI 60794-1-21-E3 | À court terme : Long terme<0>
de Δa : DB Δa≤0.03 La gaine externe n'a aucune fente évidente. |
Force concasseuse à court terme = 600N Force concasseuse à long terme = 300N |
|
| Courbure de câble | LE CEI 60794-1-21-E11A | Après essai, la fibre optique ne se casse pas La gaine externe n'a aucune fente évidente. |
R : diamètre de câble de 20 x |
|
| Tout l'essai optique a procédé à 1550 nanomètre | ||||
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre : (Couleur adaptée aux besoins du client par appui)
| 1 bleu | 13 bleu |
| Orange 2 | Orange 14 |
| 3 vert | 15 vert |
| 4 Brown | 16 Brown |
| Gris 5 | Gris 17 |
| 6 blanc | 18 blanc |
| 7 rouge | 19 rouge |
| 8 noir | 20 noir |
| 9 jaune | 21 jaune |
| Violette 10 | Violette 22 |
| Rose 11 | Rose 23 |
| Aqua 12 | 24 Aqua |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre] de HUIYUAN GCYFXTY 24 G652D [no. de tambour] [Mois an]
L'information d'ordre
| Nombre de fibres | Classe de fibre | Nom de partie |
| 24 | G657A1 | GCYFXTY 1X24 G657A1 2.80MM |
| 24 | G652D | GCYFXTY 1X24 G652D 2.80MM |
| 24 | OM1 | GCYFXTY 1X24 OM1 2.80MM |
| 24 | OM2 | GCYFXTY 1X24 OM2 2.80MM |
| 24 | OM3 | GCYFXTY 1X24 OM3 2.80MM |
| 24 | OM4 | GCYFXTY 1X24 OM4 2.80MM |
