Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: MINI-12G652D
Conditions de paiement et d'expédition
Quantité de commande min: 10km
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
12 micro câble optique de fibre de la fibre G652D soufflant le tableau de connexions de câble optiqu |
Compte de fibre: |
Fibre 12 |
Type de fibre: |
G.652.D |
Diamètre de câble: |
2.0mm±0.03mm |
Matériel de veste: |
Polyéthylène |
Type de fibre: |
Unimodal et à plusieurs modes de fonctionnement |
Couleur de gaine: |
Appui customerized |
Méthode d'installation: |
Microducts |
Nom de produit: |
12 micro câble optique de fibre de la fibre G652D soufflant le tableau de connexions de câble optiqu |
Compte de fibre: |
Fibre 12 |
Type de fibre: |
G.652.D |
Diamètre de câble: |
2.0mm±0.03mm |
Matériel de veste: |
Polyéthylène |
Type de fibre: |
Unimodal et à plusieurs modes de fonctionnement |
Couleur de gaine: |
Appui customerized |
Méthode d'installation: |
Microducts |
12 micro câble optique de fibre de la fibre G652D soufflant le tableau de connexions de câble optique de fibre de FTTH
Application
Air soufflé
Système de câblage d'intérieur
FTTx
Caractéristiques
Le tube lâche matériel complexe spécial, réduisent le rétrécissement du tube dans la température froide.
Équilibre précis de longueur de fibre, représentation stable mécanique et de la température.
Le contrôle particulier de technique, empêchent la forme de gaine se froissant pendant l'installation.
Matériel de veste de HDPE augmentant la représentation de soufflement.
Spécification technique :
| Câble P/N | GCYFXY-12-2.3 |
| Compte de fibre | 12 |
| Épaisseur de veste | Valeur nominale : 0.20mm, valeur moyenne : 0.15mm |
| Diamètre | 2.3±0.1mm |
| Poids de câble | 5,0 kg/km |
| Atténuation (unimodale) | ≤0.35dB/km @1310nm, ≤0.22dB/km @1550nm |
| Résistance à la traction | 50N |
| Écrasement | 600N/100mm |
Spécifications de fibre :
| Caractéristiques | Valeurs spécifiques | |
| Diamètre de champ de mode | à 1310nm | 9.2±0.4µm |
| à 1550nm | ± 10,4 0.6mm | |
| Affaiblissement linéique | à 1310nm | ≤0.40dB/km |
| à 1550nm | ≤0.30dB/km | |
| Diamètre de revêtement | 125.0±1.0µm | |
| Non-circularité de revêtement | ≤1.0% | |
| Diamètre de revêtement | 245.0±10.0µm | |
| erreur de concentricité de Revêtement-revêtement | ≤12.0µm | |
| Non-circularité de revêtement | ≤6.0% | |
| erreur de concentricité de Noyau-revêtement | ≤0.8µm | |
| Bordage | ≥4m | |
| Effort de preuve | ≥0.69GPa | |
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0N |
| Valeur de crête | 1.3-8.9N | |
| Macro perte de recourbement | Ф60mm, 100 cercles, à 1550nm | ≤0.05dB |
| Ф32mm, cercles 1, à 1550nm | ≤0.05dB | |

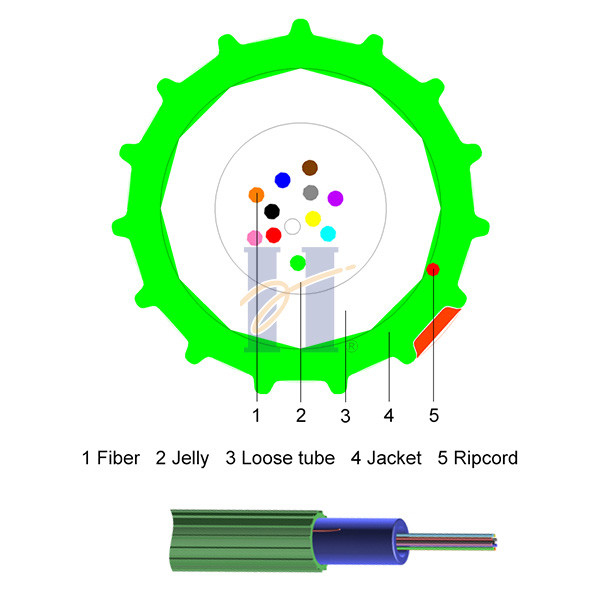

Structure de câble :
1. Gaine de HDPE 2. fibre 3. gelée 4. tube lâche 5. câble de déclenchement
Caractéristiques mécaniques et environnementales
| Articles | Unissez | Caractéristiques | Méthode d'essai |
| Tension (long terme) | N | 30 | Le CEI 60794-1-2-E1 |
| Tension (à court terme) | N | 60 | |
| Écrasement (long terme) | N/10cm | 300 | Le CEI 60794-1-2-E3 |
| Écrasez (à court terme) | N/10cm | 600 | |
| Rayon de cintrage minimal (dynamique) | millimètre | 20D | LE CEI 60794-1-2-E11A |
| Rayon de cintrage minimal (charge statique) | millimètre | 10D | |
| Température de fonctionnement | ℃ | -30~+50 | Le CEI 60794-1-2-F1 |
| Température de stockage | ℃ | -20~+50 |
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre : (Couleur adaptée aux besoins du client par appui)
| 1 bleu |
| Orange 2 |
| 3 vert |
| 4 Brown |
| Gris 5 |
| 6 blanc |
| 7 rouge |
| 8 noir |
| 9 jaune |
| Violette 10 |
| Rose 11 |
| Aqua 12 |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre] de HUIYUAN GCYFXTY 12 G652D [no. de tambour] [Mois an]
