Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: MINI-4G652D
Conditions de paiement et d'expédition
Quantité de commande min: 10km
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Internet de fibre optique de câble optique du câble optique GCYFXTY de fibre de 4F FTTh G652D FTTH |
Compte de fibre: |
Fibre 4 |
Fibre: |
G652D |
Diamètre de câble: |
2.0mm±0.05mm |
Matériel de gaine: |
Polyéthylène haute densité |
Application: |
Air soufflé |
Distance enflée: |
1km |
Microduct applicable: |
5.00/3.50mm |
Nom de produit: |
Internet de fibre optique de câble optique du câble optique GCYFXTY de fibre de 4F FTTh G652D FTTH |
Compte de fibre: |
Fibre 4 |
Fibre: |
G652D |
Diamètre de câble: |
2.0mm±0.05mm |
Matériel de gaine: |
Polyéthylène haute densité |
Application: |
Air soufflé |
Distance enflée: |
1km |
Microduct applicable: |
5.00/3.50mm |
Internet de fibre optique de câble optique du câble optique GCYFXTY de fibre de 4F FTTh G652D FTTH
Description
Le câble optique de fibre du FTTH de Huiyuan est conçu pour soufflant dans le microduct. Il a de faible diamètre et léger superbes.
De petite taille et léger
Composé de remplissage de tube assurant la protection principale pour des fibres
Conception unique de gaine avec des cannelures assurant la représentation de soufflement de bon air
Le soufflement élevé accélèrent à 50m/min, et à distance longtemps de soufflement jusqu'à 1000m
Laisser souffler et remplacer par de nouveaux câbles pour garder la supériorité technique
Laissant couper les conduits micro n'importe où n'importe quand pour la branche sans influences sur d'autres câbles, trous d'homme économisants, trous de main et joints de câble
Spécification technique :
| Type de câble | GCYFXY-4-2.0 |
| Compte de fibre | 4 |
| Épaisseur de gaine |
Valeur nominale : 0.20mm Valeur moyenne : 0.15mm |
| Diamètre de câble | 2.0±0.1mm |
| Poids | 4,0 kg/km |
| Atténuation | ≤0.35dB/km @1310nm ≤0.22dB/km @1550nm |
| Résistance à la traction maximale | 40 N |
| Force concasseuse maximale | 600 N/100mm |
| Rayon de cintrage minimal Statique/dynamique |
10 / diamètre de câble de 20 x |
Spécifications de fibre :
| Caractéristiques | Valeurs spécifiques | |
| Diamètre de champ de mode | à 1310nm | 9.2±0.4µm |
| à 1550nm | ± 10,4 0.6mm | |
| Affaiblissement linéique | à 1310nm | ≤0.40dB/km |
| à 1550nm | ≤0.30dB/km | |
| Diamètre de revêtement | 125.0±1.0µm | |
| Non-circularité de revêtement | ≤1.0% | |
| Diamètre de revêtement | 245.0±10.0µm | |
| erreur de concentricité de Revêtement-revêtement | ≤12.0µm | |
| Non-circularité de revêtement | ≤6.0% | |
| erreur de concentricité de Noyau-revêtement | ≤0.8µm | |

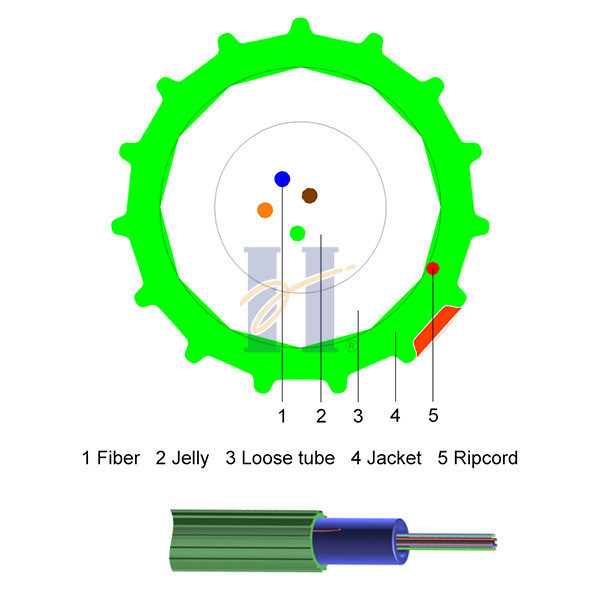

Structure de câble :
1. Gaine de HDPE 2. fibre 3. gelée 4. tube lâche 5. câble de déclenchement
Représentation de mécanicien
| Article | Méthode d'essai | Résultats d'essai | Valeur spécifique | |
| Recourbement répété | Le CEI 60794-1-21-E6 | Après essai, DB Δa≤0.03 La gaine externe n'a aucune fente évidente. |
R : diamètre de câble de 20 x Charge de recourbement : 15N Périodes de recourbement : 25 |
|
| Torsion | Le CEI 60794-1-21-E7 | Après essai, DB Δa≤0.03 La gaine externe n'a aucune fente évidente. |
Angle de torsion : ±180º Charge de torsion : 15N Temps de torsion : 5 |
|
| Courbure de câble | LE CEI 60794-1-21-E11A | Après essai, la fibre optique ne se casse pas La gaine externe n'a aucune fente évidente. |
R : diamètre de câble de 20 x 10 tours Durées de cycle : 5 |
|
| Tout l'essai optique a procédé à 1550nm | ||||
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Couleur de fibre : (Couleur adaptée aux besoins du client par appui)
| Fibre No.1 = bleu |
| Fibre No.2 = orange |
| Fibre No.3 = vert |
| Fibre No.4 = rouge |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
MINI 4 G652D [no. de tambour] [Mois an] [inscription de mètre] de HYOC
