Détails de produit
Lieu d'origine: La Chine
Nom de marque: HYOC
Certification: ISO9001
Numéro de modèle: OPGW-60
Conditions de paiement et d'expédition
Quantité de commande min: 4KM
Prix: 1000USD/KM to 3000USD/KM
Détails d'emballage: Tambour de fer
Délai de livraison: 30 jours
Capacité d'approvisionnement: 1000KM/Month
Niveau de tension: |
100kv à 1000kv |
Compte de fibre: |
12f à 48f |
Résistance à la traction: |
50KN à 200KN |
Mettez-vous actuel en court-circuit: |
20 200kA au ² s |
Niveau de tension: |
100kv à 1000kv |
Compte de fibre: |
12f à 48f |
Résistance à la traction: |
50KN à 200KN |
Mettez-vous actuel en court-circuit: |
20 200kA au ² s |
Fil aérien d'acs de fils de masse en dehors de câble aérien aérien de fibre d'opgw de conception de tube d'acier inoxydable de ligne électrique
Description :

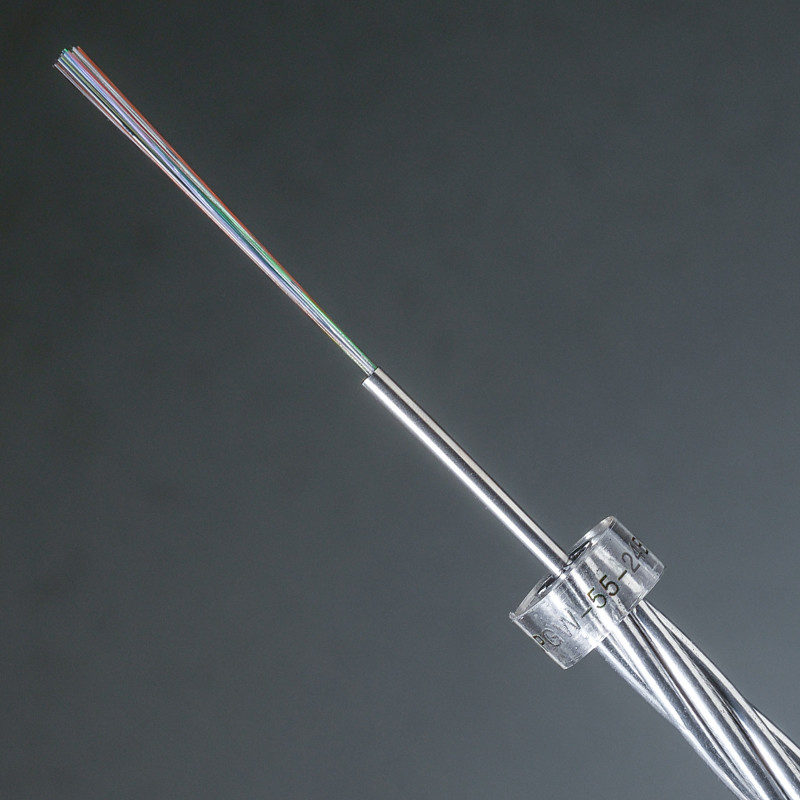

Des conceptions de l'OPGW/OPPC de HUIYUAN (fil de masse aérien composé de fibre optique et conducteur optique de phase) sont basées sur la technologie fortement fiable et robuste de tube d'acier inoxydable. Le tube d'acier inoxydable est non plus échoué dans la première couche d'OPGW/OPPC (conception échouée de tube) ou placé dans le noyau du câble (conception centrale de tube).
Caractéristiques :
L'unité de fibre optique en acier inoxydable du tube lâche central et d'autres fils sont tordus simultanément
La fibre peut obtenir une meilleure longueur excédentaire dans le tube en acier inoxydable
La conception précise de la section transversale de câble assure les propriétés électriques, les propriétés mécaniques et physiques, et la stabilité thermique du câble
Rentable
De haute qualité
Normes :
ITU-T G.650 : Définitions et méthodes d'essai pour les attributs linéaires et déterministes de la fibre unimodale et le câble
ITU-T G.652 : Caractéristiques d'une fibre optique et d'un câble unimodaux
LE CEI 60793-2-50 B1.3 : Spécification intermédiaire pour des fibres de mode unitaire de la classe B
IEEE 1138 : Construction standard des fils de masse aériens optiques composés de fibre (OPGW) pour l'usage sur des lignes électriques de compagnie d'électricité
ASTM B398 : Spécifications standard pour le fil 6201-T81 en alliage d'aluminium pour des buts électriques
ASTM B 415 : Spécifications standard pour les conducteurs en acier habillés d'aluminium Dur-dessinés
ASTM B416 : Spécifications pour les conducteurs en acier habillés d'aluminium Concentrique-Configuration-échoués
EIA/TIA-455 : Procédures d'essais standard pour les fibres optiques, câbles, transducteurs, capteurs, reliant et terminant des dispositifs et d'autres composants optiques de fibre
L'EIE 492A : Spécifications génériques pour les fibres optiques de guide d'ondes
L'EIE 472A : Spécification intermédiaire pour les câbles optiques de communication de fibre pour l'usage aérien extérieur
Structure de câble :
Détails techniques : (sont ci-dessous le câble typique pour la référence)
| Articles | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| Non/diamètre du tube optique (millimètres) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| Non/diamètre du fil d'AL (millimètres) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| Non/diamètre du fil d'ACS (millimètres) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| Diamètre de câble (millimètres) | 10,5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| Poids de câble (kilogrammes) | 415 | 320 | 374 | 432 | 527 |
| Résistance de C.C (20℃ W/km) | 1,36 | 0,524 | 0,448 | 0,386 | 0,327 |
| Module d'élasticité (Gpa) | 162 | 96,1 | 95,9 | 95,6 | 97,8 |
| Capacité de court-circuit (² s de ka) | 24 | 57,3 | 78,9 | 105,8 | 150,4 |
| La température maximale d'opération (℃) | 200 | 200 | 200 | 200 | 200 |
| Compte maximal de fibre | 48 | 32 | 48 | 52 | 30 |
| Contactez-nous pour plus de détails | |||||
Détails de fibre (G652D) :
| Caractéristiques | Valeurs spécifiques | Unités | ||
| Diamètre de champ de mode | à 1310nm | 9.2±0.4 | µm | |
| à 1550nm | 10.4±0.6 | µm | ||
| Affaiblissement linéique | à 1310nm | ≤0.40 | dB/km | |
| à 1550nm | ≤0.30 | dB/km | ||
| Longueur d'onde zéro de dispersion (λ0) | 1300 à 1324 | nanomètre | ||
| Pente zéro maximum de dispersion (S0max) | ≤0.092 | picoseconde (nanomètre2·kilomètre) | ||
| Longueur d'onde de coupure (λcc) | ≤1260 | nanomètre | ||
| Diamètre de revêtement | 125.0±1.0 | µm | ||
| Non-circularité de revêtement | ≤1.0 | % | ||
| Diamètre de revêtement | 245.0±10.0 | µm | ||
| erreur de concentricité de Revêtement-revêtement | ≤12.0 | µm | ||
| Non-circularité de revêtement | ≤6.0 | % | ||
| erreur de concentricité de Noyau-revêtement | ≤0.8 | µm | ||
| Bordage | ≥4 | m | ||
| Effort de preuve | ≥0.69 | GPa | ||
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0 | N | |
| Valeur de crête | 1.3-8.9 | N | ||
| Macro perte de recourbement | Ф60mm, 100 cercles | à 1550nm | ≤0.05 | DB |
| Ф32mm, cercles 1 | à 1550nm | ≤0.05 | DB | |
Longueur de tambour
Selon vos conditions
Couleur de fibre : (Couleur adaptée aux besoins du client par appui)
| Non. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Couleur | Bleu | Orange | Vert | Brown | Gris | Blanc | Rouge | Noir | Jaune | Pourpre | Rose | Aqua |
Remarque :
Des conditions de détail doivent nous être envoyées pour la constitution et le calcul des prix. Les conditions ci-dessous sont doivent :
, Ligne de transport d'énergie niveau de tension
B, compte de fibre
Dessin de structure de C, de câble et diamètre
D, résistance à la traction
F, capacité de court-circuit
