Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: EPFU-4G657A1-PE1.15
Conditions de paiement et d'expédition
Quantité de commande min: 10km
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Câble optique micro enflé de fibre de l'installation 4 G652D EPFU de fibre d'air de FTTx |
Nombre de fibres: |
4F |
Classe de fibre: |
G.652D |
Type de fibre: |
Unimodal |
Diamètre: |
1.15mm±0.05mm |
Tout le diélectrique: |
OUI |
Application: |
FTTX |
Microduct à souffler: |
HDPE de 5/3mm |
Distance enflée: |
1000m |
Nom de produit: |
Câble optique micro enflé de fibre de l'installation 4 G652D EPFU de fibre d'air de FTTx |
Nombre de fibres: |
4F |
Classe de fibre: |
G.652D |
Type de fibre: |
Unimodal |
Diamètre: |
1.15mm±0.05mm |
Tout le diélectrique: |
OUI |
Application: |
FTTX |
Microduct à souffler: |
HDPE de 5/3mm |
Distance enflée: |
1000m |

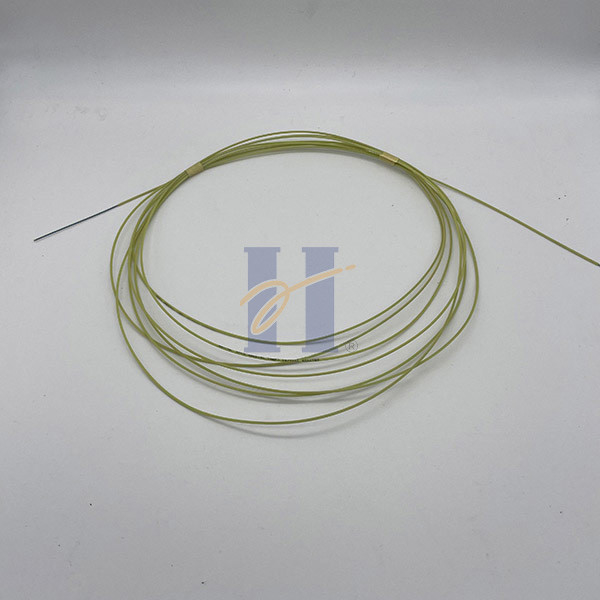

Câble optique micro enflé de fibre de l'installation 4 G652D EPFU de fibre d'air de FTTx
Description
Les fibres enflées d'air (ABF ou EPFU) sont les unités de fibre optique assez minces avec un diamètre seulement de 1,15 à 2.1mm. En dépit de la conception de faible diamètre superbe, chaque fibre enflée d'air a une capacité de 2 à 24 fibres, y compris la fibre multimode unimodale et. Des fibres enflées d'air peuvent être installées dans tous les types de microducts de diamètre intérieur de 2 jusqu'à 6mm. Il est particulièrement approprié aux connexions de baisse dans la fibre aux installations de la maison (FTTH).
Spécification technique :
| Articles | Valeur | |
| Fibre optique | G652D | |
| Type de fibre | Mode unitaire | |
| Nombre de fibre | fibre 4 | |
| Matériel externe de gaine | Polyéthylène | |
| Diamètre nominal de câble (±0.05mm) | 1.15mm | |
| Câblez approximativement le poids (kg/km) | 1 | |
| Soufflement d'air | Équipement : PR140, conduit : 5/3.5mm, pression de soufflage : ≤10bar, Longueur de soufflement typique : 1000m |
|
| Microduct applicable | 5/3.5mm | |
Représentation d'environnement
| Essai | Méthode d'essai | Paramètres d'essai | Spécifications produit |
| L'eau imbibent | Le CEI 60794-5 | 1000 heures dans l'eau, 18°C/22°C | Essai après cycle de temp changement de £0.25 dB/km pendant et après l'essai |
| Cycle de la température | Le CEI 60794-1-2-F1 (3 cycles) |
+20°C, – 20°C, +60°C | Augmentation d'atténuation pendant et après l'essai OM1 : ≤0.25dB/km, OM2,3,4 : ≤0.40dB/km |
| Cycle de chaleur humide | Le CEI 60068-2-38 (10 cycles) |
25°C, 65°C, 25°C, 65°C, 25°C, -10°C, 25°C |
Augmentation d'atténuation pendant et après l'essai ≤0.25dB/km |
Spécifications de fibre :
| Caractéristiques | Valeurs spécifiques | Unités | |
| Diamètre de revêtement | 125.0±1.0 | µm | |
| Non-circularité de revêtement | ≤1.0 | % | |
| Diamètre de revêtement | 245.0±10.0 | µm | |
| erreur de concentricité de Revêtement-revêtement | ≤12.0 | µm | |
| Non-circularité de revêtement | ≤6.0 | % | |
| erreur de concentricité de Noyau-revêtement | ≤0.8 | µm | |
| Bordage | ≥4 | m | |
| Effort de preuve | ≥0.69 | GPa | |
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0 | N |
| Valeur de crête | 1.3-8.9 | N | |
| Macro perte de recourbement | Ф60mm, 100 cercles, à 1550nm | ≤0.05 | DB |
| Ф32mm, cercles 1, à 1550nm | ≤0.05 | DB | |
Structure de câble :
1. Fibres 2. résine 3. remplisseur 4. cannelures 5. veste de HDPE
Normes :
| ITU-T G.652.D | Caractéristiques d'une fibre optique et d'un câble unimodaux |
| ANSI/TIA/EIA 598-C | Couleurs-codes à fibre optique de câble |
| 60794-1-2:2017 du CEI | Câbles à fibre optique - partie 1-2 : Spécifications génériques - de base procédures d'essais de câble à fibres optiques - conseils de général |
| 60068-2-38:2009 du CEI | Essai environnemental - partie 2-38 : Essais - essai Z/AD : La température composée/essai cyclique d'humidité |
| RoHS | Restriction des substances dangereuses - conformes |
Longueur standard de tambour
2km/pan, 4km/pan et 6km/pan
Couleur de fibre : (Couleur adaptée aux besoins du client par appui)
| Couleur | 1.blue | 2.orange | 3.green | 4.brown |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Mètre] de HUIYUAN FU 4 G652D [tambour non] [Date Mois an]
Détails de emballage :
| Compte de fibre |
Longueur |
Taille de emballage |
Poids brut |
| 4 G652D | 2km/drum | 510*510*200mm | 8kg |
| 4km/drum | 510*510*200mm | 10kg | |
| 6km/drum | 510*510*300mm | 12kg |
