Détails de produit
Lieu d'origine: Chengdu, Chine
Nom de marque: HUIYUAN
Certification: ISO9001
Numéro de modèle: EPFU-4G652D-1.15
Conditions de paiement et d'expédition
Quantité de commande min: 10km
Prix: negotiable
Détails d'emballage: Tambour en bois
Délai de livraison: 5 à 20 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union,
Capacité d'approvisionnement: 5000Km/Month
Nom de produit: |
Câble enflé optique enflé de fibre du noyau G652D EPFU du câble 4 de fibre d'air |
Compte de fibre: |
4 cœurs |
Fibre: |
G652D |
Diamètre de câble: |
1.15mm±0.03mm |
Poids de câble: |
1kg/km |
Matériel de gaine: |
Tout le nouveau HDPE |
Application: |
pour l'usage d'intérieur, réseau |
Distance de coup: |
1000 mètres |
Nom de produit: |
Câble enflé optique enflé de fibre du noyau G652D EPFU du câble 4 de fibre d'air |
Compte de fibre: |
4 cœurs |
Fibre: |
G652D |
Diamètre de câble: |
1.15mm±0.03mm |
Poids de câble: |
1kg/km |
Matériel de gaine: |
Tout le nouveau HDPE |
Application: |
pour l'usage d'intérieur, réseau |
Distance de coup: |
1000 mètres |

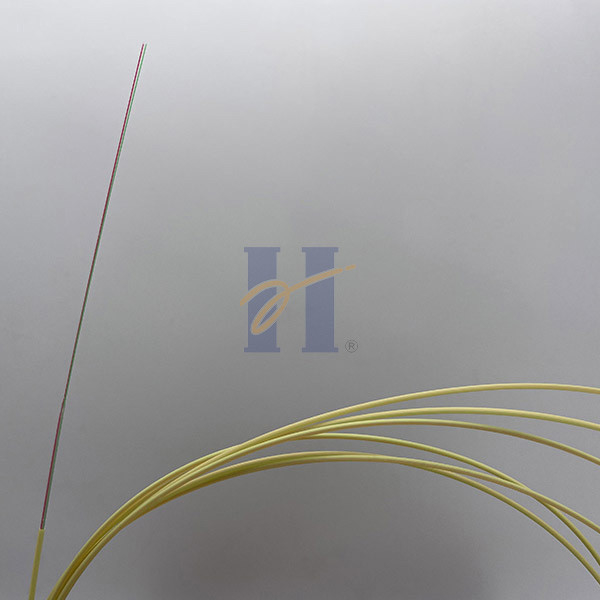

Câble enflé optique enflé de fibre du noyau G652D EPFU du câble 4 de fibre d'air
Description
Les câbles enflés de l'unité de fibre de l'air de Huiyuan (EPFU) sont une famille des câbles de micro-canalisation pour des microducts jusqu'à de 3.5mm en diamètre intérieur. C'est un câble léger de fibre optique de construction avec le petit diamètre superbe, entièrement diélectrique, la veste sèche et jaune de tous de HDPE. Les fibres de câble sont codées sous EIA/TIA-598, ou vous pourriez adapter votre propre couleur aux besoins du client. Chaque câble contient jusqu'à 24 fibres protégées par une couche douce d'acrylate. Les câbles sont conçus pour l'installation par le soufflement d'air.
Spécification technique :
| Articles | Valeur | |
| Fibre optique | G652D | |
| Type de fibre | Mode unitaire | |
| Nombre de fibre | fibre 4 | |
| Matériel externe de gaine | Polyéthylène | |
| Diamètre nominal de câble (±0.05mm) | 1.15mm | |
| Câblez approximativement le poids (kg/km) | 1 | |
| Résistance à la traction de maximum | Courte durée | 9N |
| Température ambiante | Installation | -10℃ à +40℃ |
| Stockage | -20℃ à +60℃ | |
| Opération | -20℃ à +60℃ | |
Essai de soufflement :
| Compte de fibre | 4F |
| Conduit standard | 5.0/3.5 millimètres |
| Pression atmosphérique | 10bar |
| Distance de soufflement typique | 1000 m |
| Temps de soufflement typique | minute 20 |
Spécifications de fibre :
| Caractéristiques | Paramètre | Unités | |
| Diamètre de champ de mode | à 1310nm | 9.2±0.4 | µm |
| à 1550nm | ± 10,4 0,6 | millimètre | |
| Affaiblissement linéique | à 1310nm | ≤0.40 | dB/km |
| à 1550nm | ≤0.30 | dB/km | |
| Diamètre de revêtement | 125.0±1.0 | µm | |
| Non-circularité de revêtement | ≤1.0 | % | |
| Diamètre de revêtement | 245.0±10.0 | µm | |
| Effort de preuve | ≥0.69 | GPa | |
| Force de revêtement de bande | Valeur moyenne | 1.0-5.0 | N |
| Valeur de crête | 1.3-8.9 | N | |
| Macro perte de recourbement | Ф60mm, 100 cercles, à 1550nm | ≤0.05 | DB |
| Ф32mm, cercles 1, à 1550nm | ≤0.05 | DB | |
Structure de câble :
1. Fibre optique 2. résine 3. fibres de remplisseur 4. cannelure 5. gaine de HDPE
Normes :
| ITU-T G.652.D | Caractéristiques d'une fibre optique et d'un câble unimodaux |
| ANSI/TIA/EIA 598-C | Couleurs-codes à fibre optique de câble |
| 60794-1-2:2017 du CEI | Câbles à fibre optique - partie 1-2 : Spécifications génériques - de base procédures d'essais de câble à fibres optiques - conseils de général |
| 60068-2-38:2009 du CEI | Essai environnemental - partie 2-38 : Essais - essai Z/AD : La température composée/essai cyclique d'humidité |
| 60794-5:2014 du CEI | Câbles à fibre optique - partie : Spécification intermédiaire - Microduct câblant pour l'installation par le soufflement |
Longueur standard de tambour
2000m/drum, 4000m/drum et 6000m/drum
Acceptez également la longueur adaptée aux besoins du client de tambour
Couleur de fibre : (Couleur adaptée aux besoins du client par appui)
| Non. | 1 | 2 | 3 | 4 |
| Couleur | Bleu | Orange | Vert | Brown |
Copie des textes de câble : (Texte adapté aux besoins du client par appui)
[Inscription de mètre] de HYOC EPFU 4 G652D [no. de tambour] [Mois an]
Détails de emballage :
| Compte de fibre |
Longueur (m/drum) |
Taille de emballage (millimètre) |
Poids brut (kg/drum) |
| 4 fibres | 2000m/drum | 510*510*200mm | 8kg |
| 4000m/drum | 510*510*200mm | 10kg | |
| 6000m/drum | 510*510*300mm | 12kg |
